Struga Quattro: hranatý okapový systém a 5 zásad správné montáže

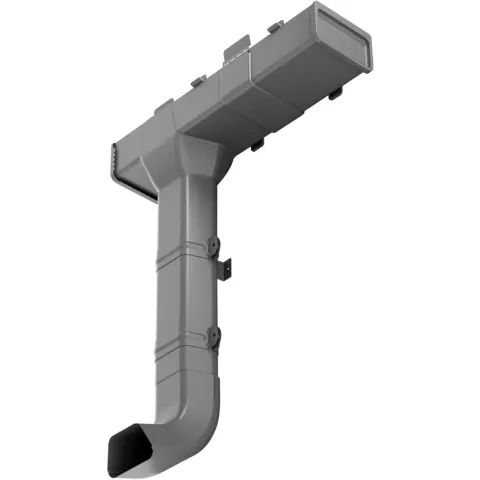

Struga Quattro je hranatý okapový systém pro moderní architekturu. Žlab je podvěšený, takže háky zespodu nejsou vidět, a lichoběžníkový svod s oblými rohy kopíruje rovinu fasády. Systém je celý z oceli SSAB a vyrábí se automaticky – proto drží přesné linie a vydrží desítky let.

Co je Struga Quattro

• Symetrický podvěšený žlab bez háků viditelných zespodu – fasáda zůstane čistá.
• Univerzální roh vylisovaný z jednoho kusu plechu, bez spojů.
• Lichoběžníkový svod se zaoblenými rohy a falcem skrytým uvnitř.
• Dvoudílné háky MAX z plechu 1,25 mm unesou žlab i pod sněhem a ledem.
• Redukce na kulatý svod průměru 90 mm pro napojení na běžný systém.

Z čeho se systém skládá

• Žlab – symetrický, zavěšený na dvoudílném háku.
• Hák na čelní desku – pevná část z pozinkované ploché tyče 5 × 30 mm s práškovým lakem, pohyblivá část z lakovaného plechu 1,25 mm.
• Čelo žlabu s těsněním – sada dvou čel a butylových těsnění, která zabrání hromadění vody na řezné hraně.
• Roh 90° – vnitřní i vnější, z jednoho kusu plechu SSAB.
• Spojka žlabu s butylovou páskou – zaklapne se a dá se kdykoli znovu otevřít.
• Kotlík, svod a kolena – přední a stěnové koleno, koleno slouží i jako výtokové.
• Objímka svodu – s klecovou maticí pro trny různých délek podle tloušťky zateplení.

5 zásad montáže, na kterých stojí 50letá záruka

Technici BRATEX shrnuli montáž do pěti bodů. Kdo je dodrží, má okap těsný a funkční po celou dobu záruky.

1. Spád žlabu a rozmístění háků

• Spád žlabu 2,5–5 mm na běžný metr podle délky okapu.
• Háky (na čelní desku i na krokve) po 45–65 cm.
• Začněte krajním hákem a výšku vyrovnávejte od předposledního – spád pak sedí po celé délce.
• U háků na krokve vyfrézujte do latí nebo bednění drážku širší než plochá tyč, aby šel hák posunout a ležel naplocho.

Ochrana před sněhem: žlab nesmí sloužit jako opora pro sjíždějící sníh. Musí ležet pod linií prodloužené roviny střechy a okraj krytiny by neměl přesahovat přes polovinu žlabu. Pokud to nejde, jsou nutné sněhové zábrany.

2. Dvoudílný hák: dvoustupňová pojistka

1. Nosnou část přišroubujte k čelní desce (oválné otvory slouží k doladění výšky).
2. Nasuňte horní lakovanou část – zaskočí na první zub. To ji jen jistí proti sesunutí.
3. Zavěste žlab a přisuňte ho směrem k okapu. Hák zaskočí na druhý zub – teprve teď je spoj definitivně zajištěný.

Pevnost pojistky dokládá i to, že při demontáži je nutné zub ohnout.

3. Dilatace a butylové těsnění

Ocel se s teplotou roztahuje, proto mezi žlaby nechte dilatační spáru 3–5 mm. Spojky i čela žlabu těsní butyl, který vyrovná tepelné pohyby i drobné nepřesnosti montáže. Než spojku zaklapnete, butyl pořádně přitlačte, aby část vystoupila do spoje – teprve pak je spoj stoprocentně těsný.

4. Otvor pro svod a montáž svodů

• I když je svod lichoběžníkový, do žlabu vyřízněte kulatý otvor – ten určuje průtok.
• Okraj otvoru vyklepejte o pár milimetrů dolů. Voda se pak nestahuje po spodní hraně žlabu a průtok se zvýší.
• Svody jsou z výroby hrdlované – nepotřebujete cizí spojky, šrouby ani nýty.
• Objímky svodu rozmístěte po 140–180 cm.

5. Okap a napojení na krytinu

Podvěšený systém potřebuje vlastní oplechování okapu. Používejte lemování Quattro – nadokapní pásy a nastavitelné okapnice mají předlisované otvory pro šrouby i pro háky, takže nemusíte nastřihávat běžné pásy. Mezeru na úrovni kontralatě uzavřete perforovaným plechem, aby se střecha mohla větrat. Na okapní lemování lze připevnit zaváděcí lišty, do kterých se zaklapne střešní krytina Snap Lock.

Po montáži nezapomeňteŽlaby důkladně vyčistěte od pilin a kovových zbytků – ponechané na plechu rezaví a poškozují lak. Plechové díly nikdy neřežte úhlovou bruskou, jiskry spálí ochranné vrstvy.

Barvy a záruka

Na systém platí záruka 50 let na funkčnost a 20 let na lak. Hranatý okap skvěle ladí s krytinami na klik a moderními taškami – například s Verizon nebo Savanna.
