Novinky a články  ·  Průvodce  ·  Střechy

Modulové plechové střešní krytiny Bratex

By Łukasz Kłusek

Modulové plechové střešní krytiny Bratex

První modulová plechová střešní krytina Bratex byla uvedena na trh v roce 2015 pod produktovou značkou Scandinavia. V čem spočívá koncepce modulového produktu?

Hlavní body komplexní koncepce výrobku:

  • dobře navržený produkt, který řeší známé problémy běžných plechových střešních krytin
  • krátké tabule plechu, se kterými lze snadno manipulovat,
  • dodávka výrobku na europaletě, takže materiál lze dopravit i osobním automobilem s ložnou plochou,
  • balení výrobku v podobě polystyrenových proložek, které rozdělují jednotlivé šarže do vrstev po cca 120 kg,
  • plechové tabule s opakovatelností odstínů, takže v případě nákupu chybějících plechů je na střeše dosaženo stejného odstínu.

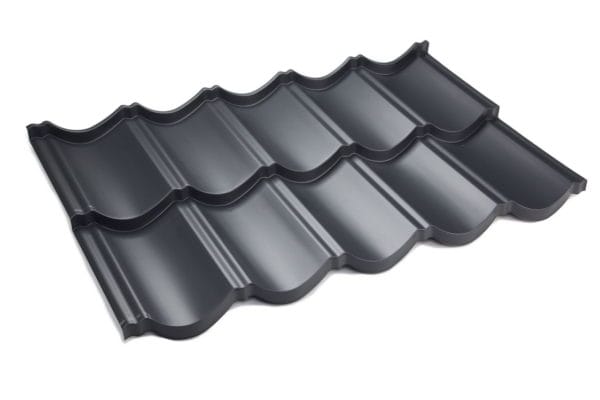

Modulová plechová střešní krytina Bratex Scandinavia

Ocel jako nejdůležitější konstrukční materiál

Ocel je nejdůležitějším konstrukčním materiálem na světě. Ocelový plech (tzv. ocelové jádro) pro střešní krytinu je nejprve oboustranně pozinkován a nalakován, aby byla zajištěna jeho odolnost a estetika.

Na vrchní stranu plechu se nanese základní nátěr a dekorativní lak o celkové tloušťce 25-50 mikronů, s různou trvanlivostí, kvalitou a technologií.

Na spodní straně plechu se používá obyčejný epoxidový lak o tloušťce 10-12 mikronů, který chrání spodní stranu zinkové vrstvy před tvorbou skvrn hydroxidu zinečnatého, když výrobek navlhne nebo zmokne. Epoxidový lak nemá vlastnosti, které by materiál chránily před vnějším prostředím (náchylnost k degradaci, UV záření, agresivní chemikálie).

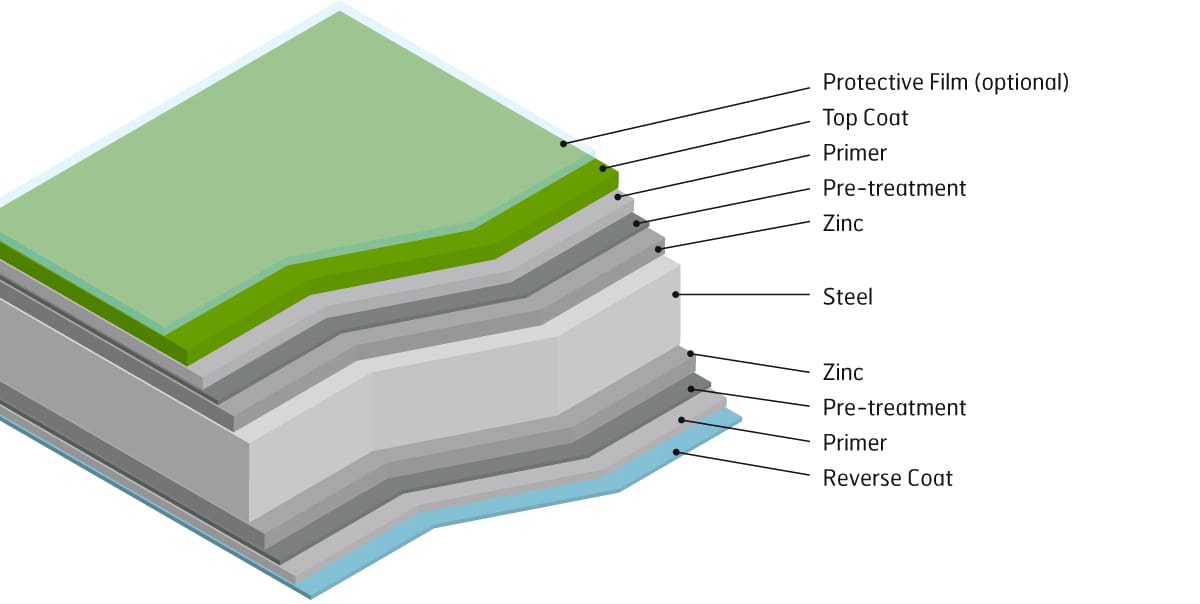

Warstwy budowy blachy
Proto zásadní věc, jak udržet plechy v dobré kondici, je zajistit volný odtok vody, ať už se jedná o plechovou střešní krytinu nebo okapový systém.

Běžnou plechovou střešní krytinu lze řezat na libovolnou délku (až 7-8 metrů). Tento prodejní model umožňuje ve většině případů položit jediný plech na celou délku krokve a díky tomu není nutné plechy příčně spojovat. Výjimkou jsou prostupy střechou, tj. komíny nebo okna, kde je příčný spoj nezbytný. Běžné plechové střešní krytiny se řežou rovným nožem, stejně jako trapézové plechy. Svislý a vodorovný profil nože (výška a šířka) je přizpůsoben tvaru vlny střešní krytiny. Začátek tabule před prvním prolisem je obvykle dlouhý asi 3 cm.

Existují také střešní krytiny označované jako „modulové“, ale bez vlastností modulového výrobku, které se nabízejí v krátkých tabulích a řežou se po vlně tvarovým nožem (někdy nazývaným 3D nůž, tj. tři rozměry: výška, šířka a hloubka). Bohužel ve většině případů se těsně před prvním prolisem tabule objevuje také začátek o délce 3-5 mm.

Začátek tabule, ať už je dlouhý 3 mm nebo 3 cm, je místem, které v příčném spoji kapilárně nasává vodu. Pokud je střecha pokryta například dvěma sty plechy, existuje 200 potenciálních míst, kde se nasává voda s nečistotami.

Klíčovou otázkou, kterou je třeba zvážit u střešních krytin z příčně spojovaných tabulí, je jejich odolnost proti povětrnostním vlivům. Životnost zde vůbec nesouvisí s kvalitou použitého materiálu, nýbrž s technickými řešeními použitými v dané plechové střešní krytině.

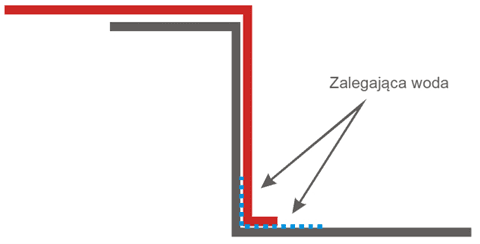

Problém zadržování dešťové vody

Klíčovou otázkou pro nás bylo to, jak vyřešit problém kapilárního vzlínání dešťové vody mezi příčné spoje plechů. Spousta objektů v Polsku, a to i v okolí budovy, na které byla modulová krytina instalována, je vytápěno spalováním uhlí nebo dřeva. Produkty spalování těchto paliv se po úniku komínem usazují na střešním ploše a také na sousedních střechách; jedná se o agresivní sloučeniny síry. Při dešti a větru se pak směs vody a agresivních sirných sloučenin dostává mezi spoje jednotlivých tabulí střešní krytiny.

V podélných spojích (od spodní části střechy, tj. okapu, po vrchol střechy, tj. hřeben) ke vzlínání vody obvykle nedochází, protože spoje jsou dobře provedené a voda se do tohoto prostoru nedostane, a i kdyby ano, střešní plechy mají retenční drážky, kterými může voda odtékat. Někdy jsou přítomny také kapilární drážky, jejichž funkcí je přerušit vzlínání vody.

V příčných spojích (linie překrytí mezi horní a spodní tabulí plechu) konvenčních a takzvaných. „modulových“ střešních plechových krytin se voda s nečistotami dostává mezi spáry kapilárním vzlínáním. Tento jev lze přirovnat k pokropení sklíčka vodou a částečnému přiložení dalšího sklíčka. Můžete sledovat stoupání nanesené vody a její šíření po povrchu. K takovému jevu dochází, pokud vzlínání vody nijak nepřerušíme.

Konstrukční vrstvy plechu
Konstrukční vrstvy plechu

Právě na konstrukci a řešení modulových plechových střešních krytin záleží to, zda se voda s nečistotami bude zadržovat mezi tabulemi plechové krytiny, nebo bude volně odtékat. Zadržená voda s nečistotami mezi plechy zahajuje degradaci spodní strany plechu chráněného běžným epoxidovým lakem.

Již začátkem roku 2013 začala naše společnost společně s technickou laboratoří ocelárny SSAB ve Švédsku zkoumat návrh řešení, které eliminuje riziko kapilárního vzlínání vody a nečistot v příčných spojích plechových tabulí. Jedna z fází tohoto výzkumu byla analýza stovek vzorků plechů na výzkumné stanici Bohus-Malmön. Tato stanice byla postavena před více než 40 lety a tisíce vzorků zde bylo vystaveno agresivnímu mořskému prostředí a částečně UV záření.

Případová studie chování výrobku při odtoku vody, technické proveditelnosti výroby a výsledných funkčních vlastností výrobku vedla k návrhu průlomového řešení plechové střešní krytiny.

Bratex Anti-Cap je vlastnost všech plechových střešních krytin systému Bratex, která plně řeší problém kapilárního vzlínání vody mezi příčnými spoji plechů, který se vyskytuje u konvenčních plechových krytin a u plechových střešních krytin nazývaných jako „modulové“.

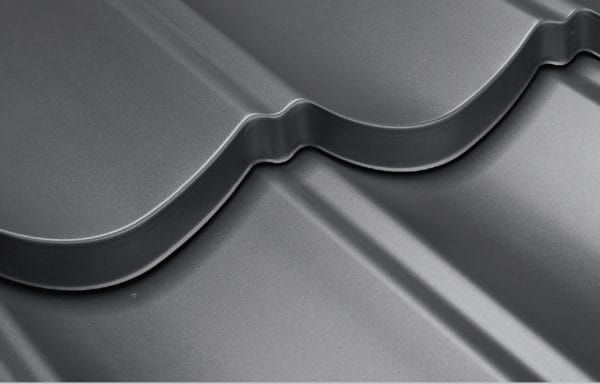

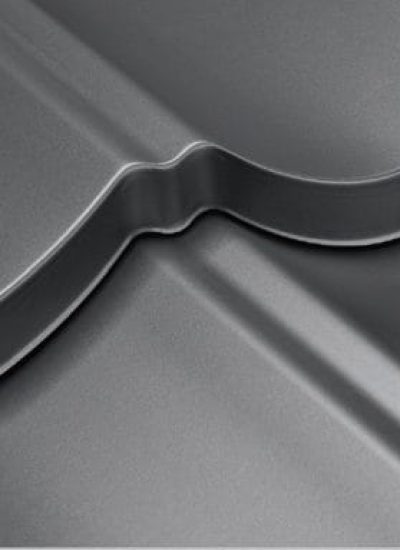

Bratex Anti-Cap je konstrukce prvního prolisu plechové střešní krytiny s následujícími vlastnostmi, které dohromady tvoří konečný výsledek:

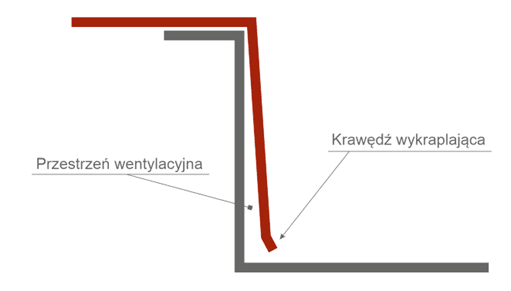

  1. První prolis je řezán po vlně a místo začátku má tzv. odkapávací hranu, která zabraňuje vzlínání a zpětnému zatékání (při malých sklonech střechy) vody mezi spoje plechů.
  2. První prolis je o 2 milimetry nižší než ostatní prolisy. Systémová modulová střešní krytina mají jmenovitou výšku prolisu 35 mm a hybridní 30 mm. První prolis Bratex Anti-Cap je tedy vysoký 33 resp. 28 mm. Při těchto parametrech nevytváří horní tabule zakrývající spodní tabulky podmínky pro kapilární vzlínání vody se znečišťujícími látkami a pro hromadění vody mezi tabulemi.
  3. První prolis je vychýlen o několik stupňů ve směru sklonu střechy, čímž vzniká ve spoji větrací prostor. Větrací prostor zajišťuje, že při dešti a větru odteče každá kapka vody s nečistotami, která se dostane mezi příčné spoje plechů, a příčný spoj se následně odvětrá. Vychýlený první prolis navíc zajišťuje odvod zkondenzované vodní páry na spodní straně plechových tabulí, jejíž kapky spadly na pojistnou fólii a dostaly se mezi prolisy plechů (mezi příčný spoj).
Konstrukční vrstvy plechu

Bratex Anti-Cap zaručuje udržení tabulí střešní plechové krytiny v nejlepší kondici, protože:

  • zabraňuje vzlínání vody mezi tabule,
  • zabraňuje zadržování vody mezi prolisy,
  • zajišťuje větrání příčných překrytí.

Bratex Ant-Cap tedy splňuje podmínky záruky, kterou poskytuje nejen výrobce střešních tašek, ale také ocelárna, a to pouze výrobci, který splňuje jednu z jejích stále platných podmínek, což je „zajištění volného odtoku vody“.

Další vlastnosti naší systémové modulové a hybridní plechové střešní krytiny představíme v následujících článcích


BratexSkandinávské střešní krytiny

Related Articles


Materiály a záruky  ·  Novinky a články  ·  Průvodce  ·  Střechy
Střešní krytina od SSAB GreenCoat® – ekologie ve své nejčistší podobě
Novinky a články  ·  Průvodce  ·  Střechy
Která plechová střešní krytina je nejlepší?
Která plechová střešní krytina je nejlepší?
Previous Article
Modulové plechové střešní krytiny – geneze
Next Article

Kontakt

  • Brno: 773 308 312
  • Kroměříž: 737 051 601
  • Frýdek-Místek: 722 504 434

Produkty

Bratex Platino
Bratex Allano
Bratex Vello
Bratex Scandinavia
Bratex Savanna
Bratex Aurora
Bratex Snap Lock

Produkty

Savoy
Standing Seam
Trapézový plech T-8
Trapézový plech T-14
Trapézový plech T-18
Trapézový plech T-35
Okapový systém STRUGA

Bratex Česká republika

NORTIA PRODUCTS s.r.o.
CZ 639 00 Brno, Holandská 878/2

Brno:                  +420 773 308 312
Kroměříž:           +420 737 051 601
Frýdek-Místek:  +420 722 504 434

Copyright Bratex Česká republika 2023.
