Nejpokročilejší drážka se západkou

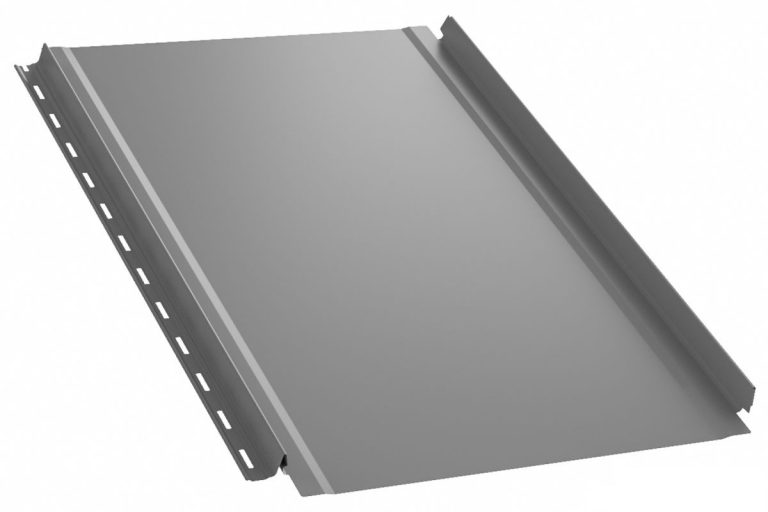

Drážka Bratex Snap Lock je nejpokročilejším západkovým panelem. Tabule mají řadu výhod a zároveň stanoví nový standard kvality pro nepřekonatelné technické, funkční a estetické parametry. Plechový panel je ideální volbou pro střechy s malým úhlem sklonu. Snap Lock je profesionální produkt, výroba pokrývá všechny aspekty týkající se zachování rovného povrchu. Spolu s řádně připravenou spodní konstrukcí tabule odhaluje obraz skutečně ploché, nezvlněné střechy.

Dekor

Popis produktu

Pevný zámek

Naše panely jako jedny z mála disponují překrývacím zámkem se skrytým lemem. Jakmile se plech zacvakne, nikdy se neuvolní. Navíc jsou panely na obou stranách zakončeny krytkou, která uzavírá otvor stojaté drážky.

Oboustranný začátek

Každá tabule má bezpletný, oboustranný začátek o délce 30 mm. Jeden z výstupků plechu je v závislosti na způsobu pokládky tabule zavinutý pro závěsně nadokapní upevnění F21.

Zaoblené rohy

Bezpečný výrobek je základem pro příjemnou práci na střeše a při další manipulaci. Všechny rohy tabule jsou vyříznuty do oblouku a snižují riziko zranění nebo poškrábání jiných plechových prvků střechy.


Tloušťka plechu 0,6 mm

Produkt je dostupný také v tloušťce 0,6 mm jak ve variantě SSAB, tak i VOESTALPINE. Plechy jsou extrémně tuhé jak při manipulaci, tak při používání.

Vyjímečně vysoká drážka

Efektivní výška drážky činí až 32 mm, počítáno teprve od jejího základu. Výrobek prezentuje skvělý tvar střechy, výrazně odlišný od výrobků s nižší výškou profilu.

Kompenzace délky

Skrytá montážní lišta je navržena se zohledněním tepelné roztažnosti tabulí z hliníku o délce až 12 m. Rozlišujícím znakem jsou největší otvory o průměru 25 mm.

Dostupné varianty

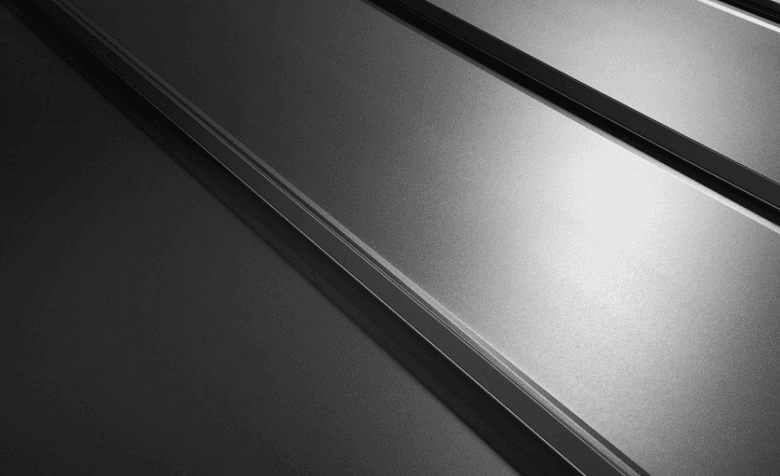

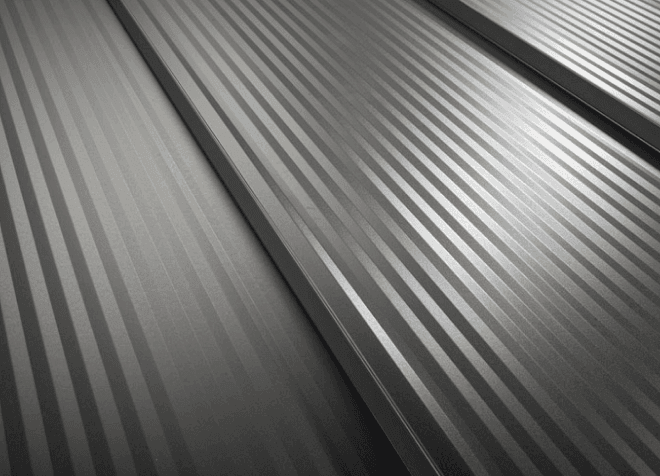

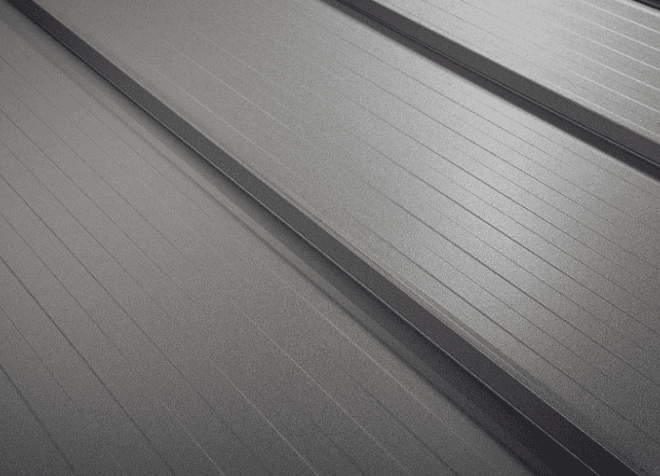

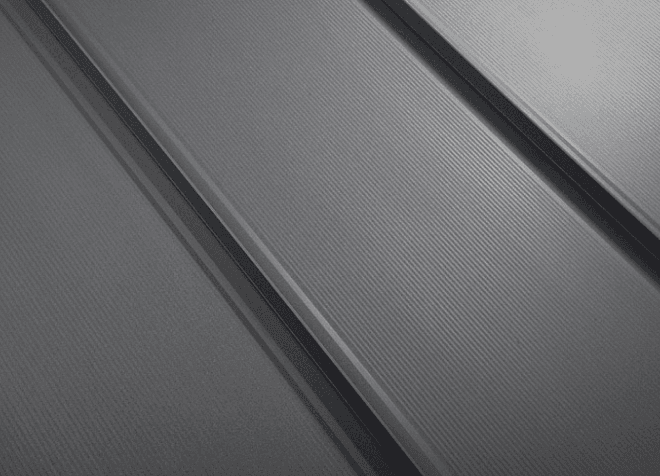

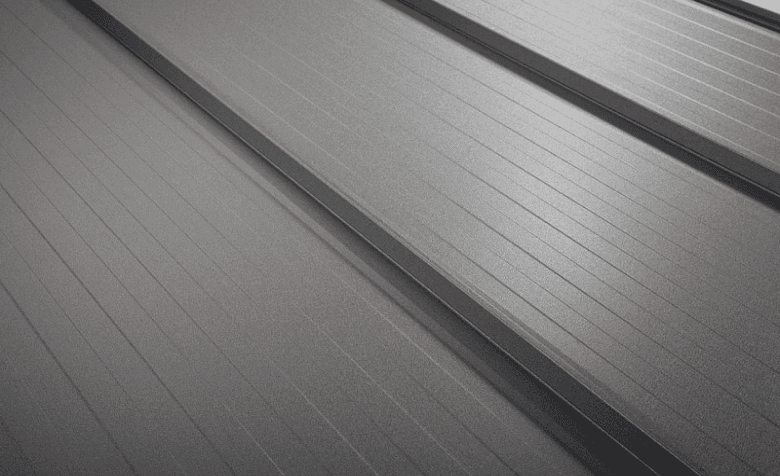

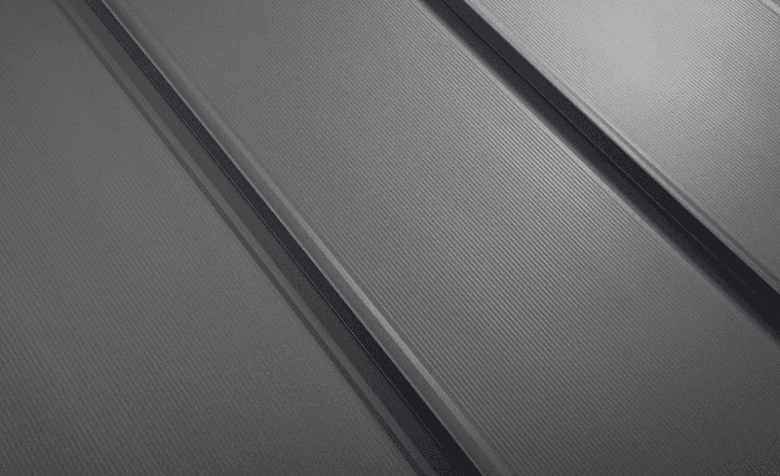

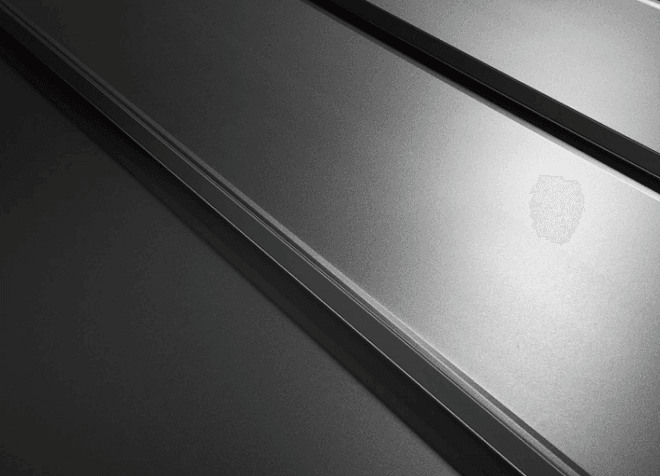

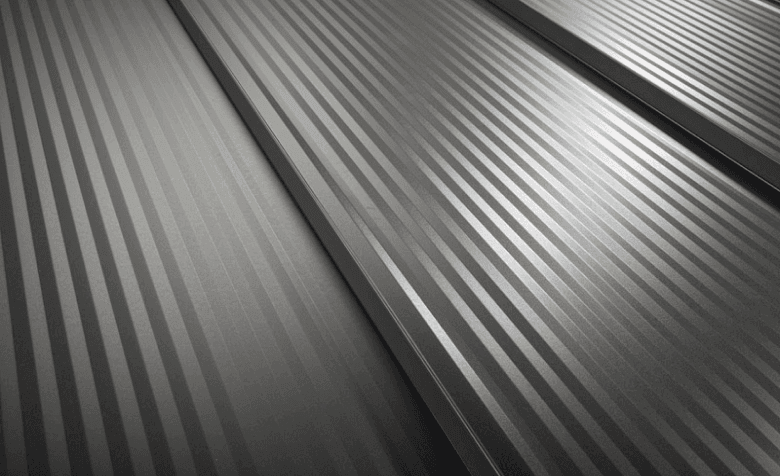

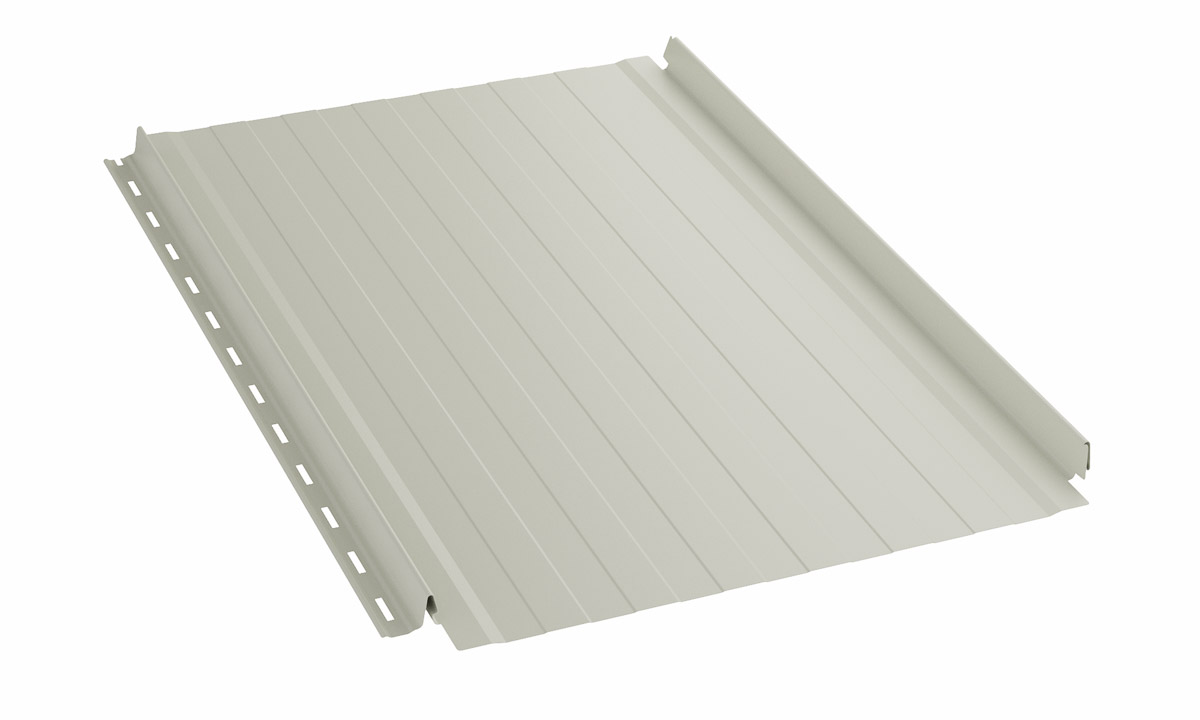

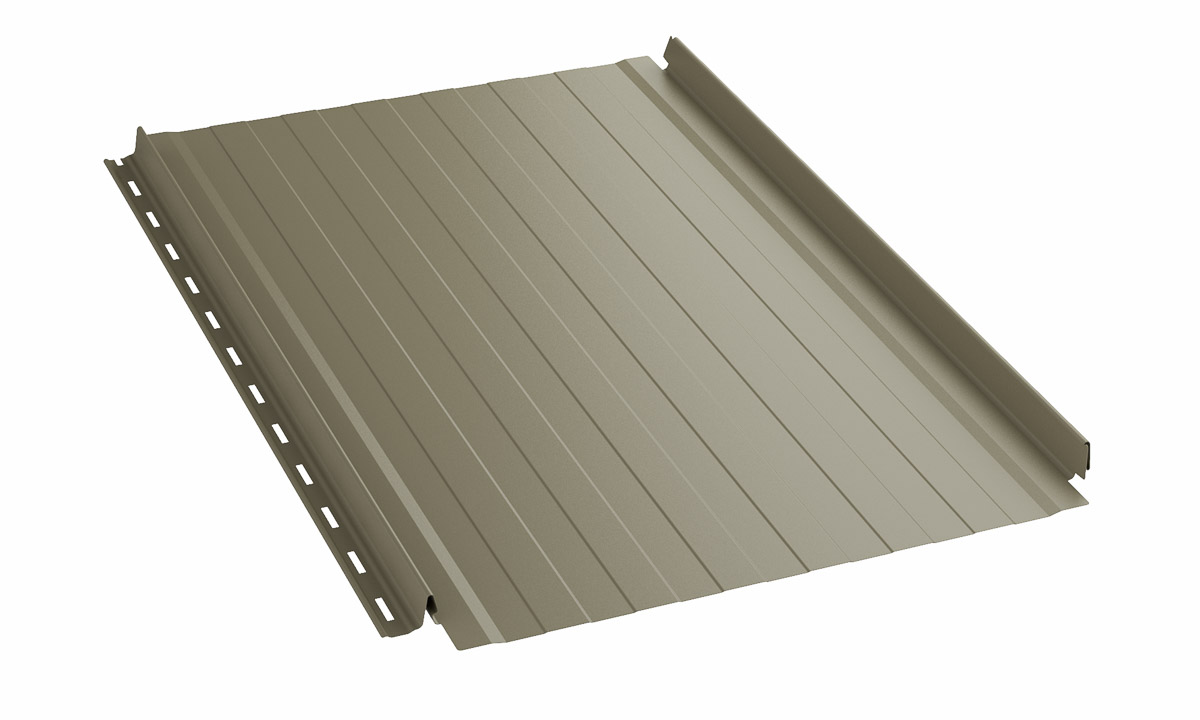

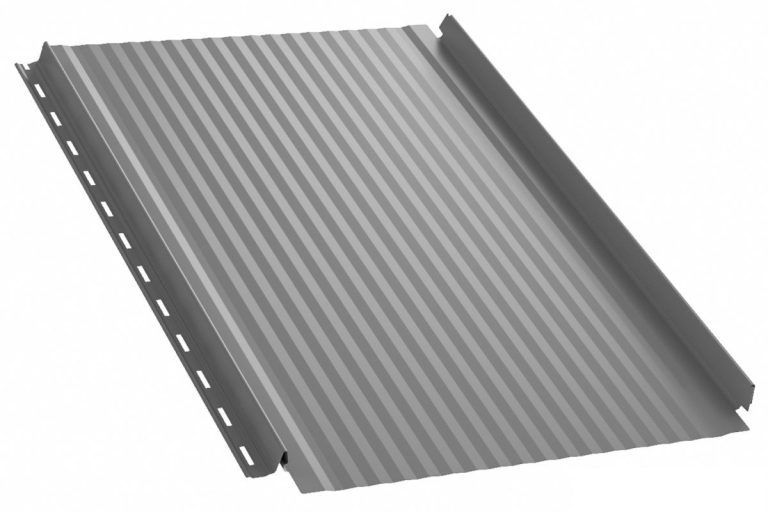

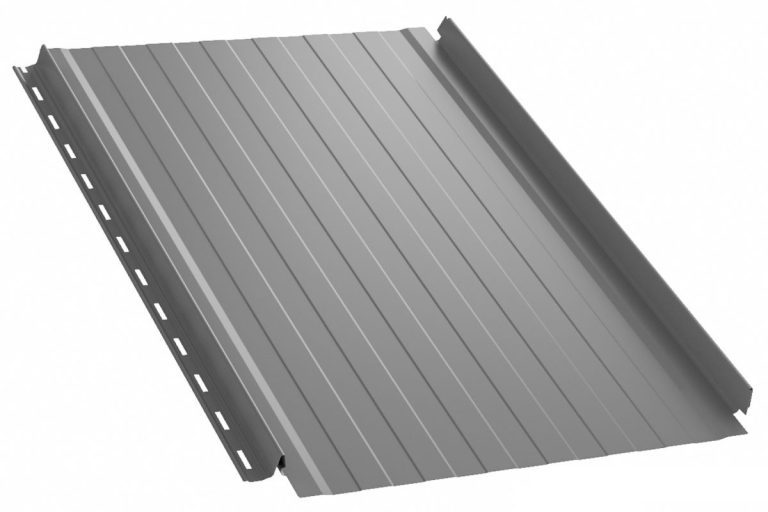

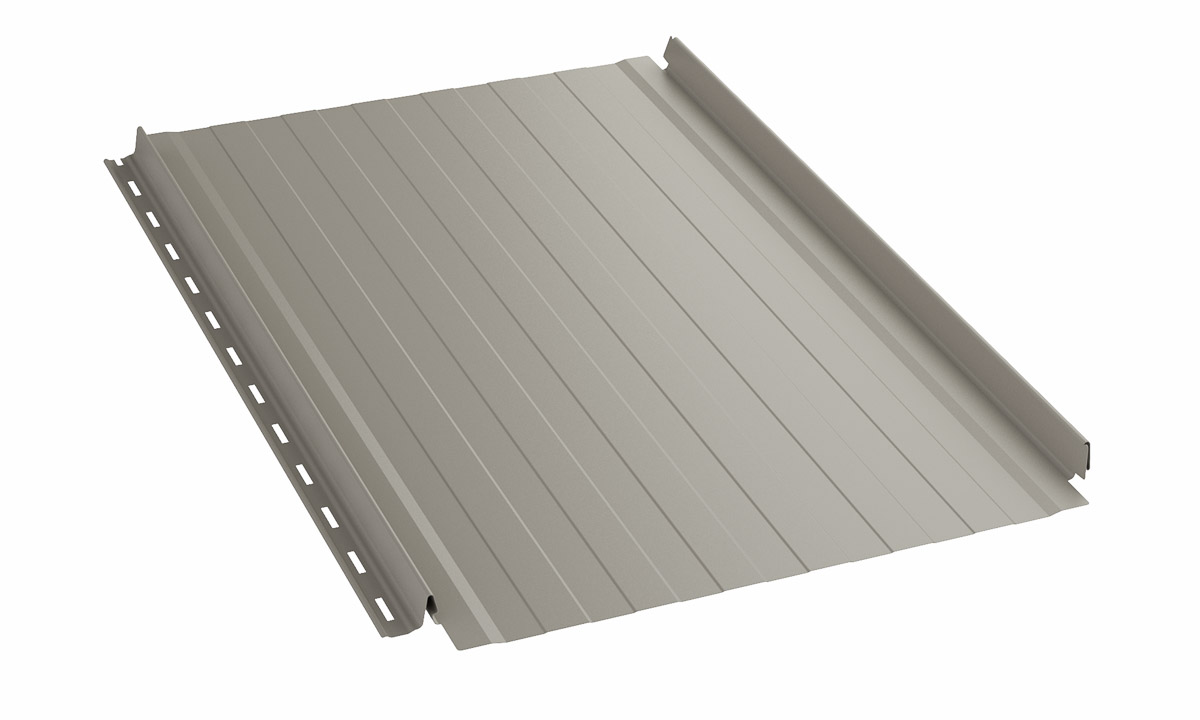

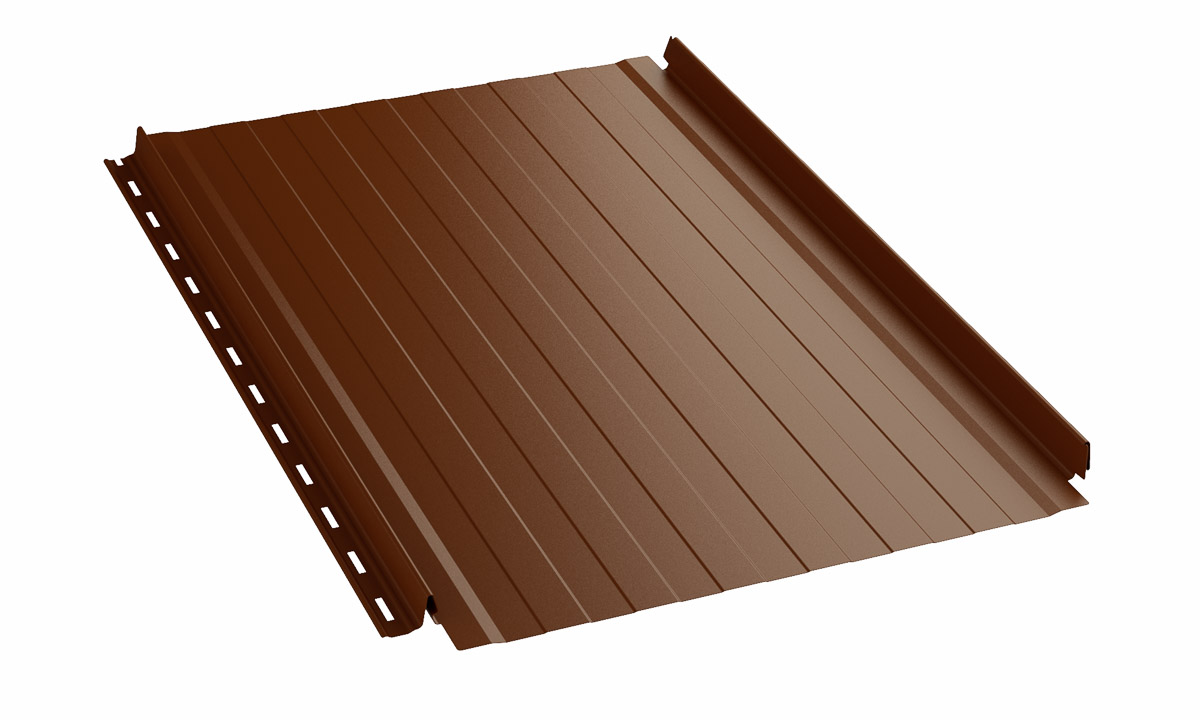

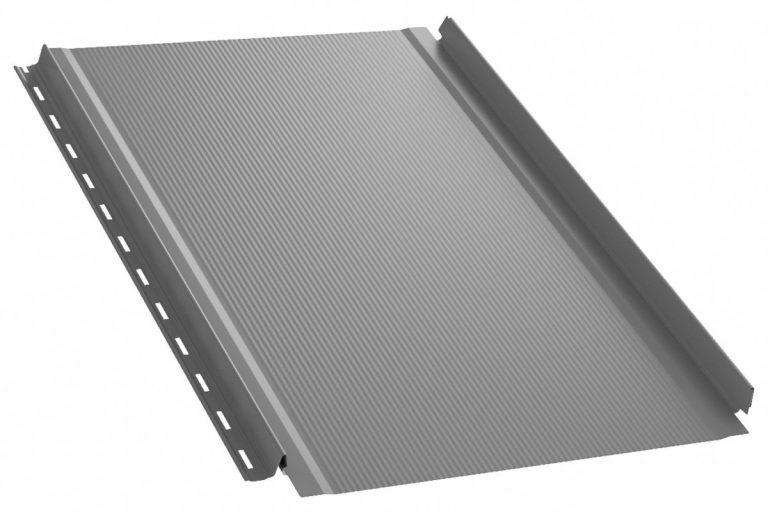

Systém Bratex Snap Lock je dostupný ve čtyřech variantách povrchové úpravy – každá z nich dodá budově jiný, individuální charakter. Nabízené typy povrchu mezi drážkami jsou: klasický hladký, výrazná mikrovlna, segmentový s trapézovým profilem a jedinečný semi-vlnový s jemným zvlněním.

Dekor

Parametry výrobku

Materiál
ocelový plech 0,5 / 0,6 mm
hliníkový plech 0,6 mm
Záruka
základní záruka Basic (dle zvoleného variantu)
Celková šířka
524 mm
Šířka pokrytí
484 mm
Celková délka (počítaná po drážce)
0,5–12 mb
Výška profilu
32 mm
Min. sklon střechy
Hmotnost oceli 0,5 mm
2,28 kg/mb (4,71 kg/m² krytí)
Hmotnost oceli 0,6 mm
2,83 kg/mb (5,85 kg/m² krytí)
Hmotnost hliníku 0,6 mm
1,01 kg/mb (2,09 kg/m² krytí)
Tovární zakončení tabule
po 30 mm na každé straně, v ceně produktu
Krytka Bratex Seam-Lock pro uzavření drážky
oboustranně, v ceně produktu

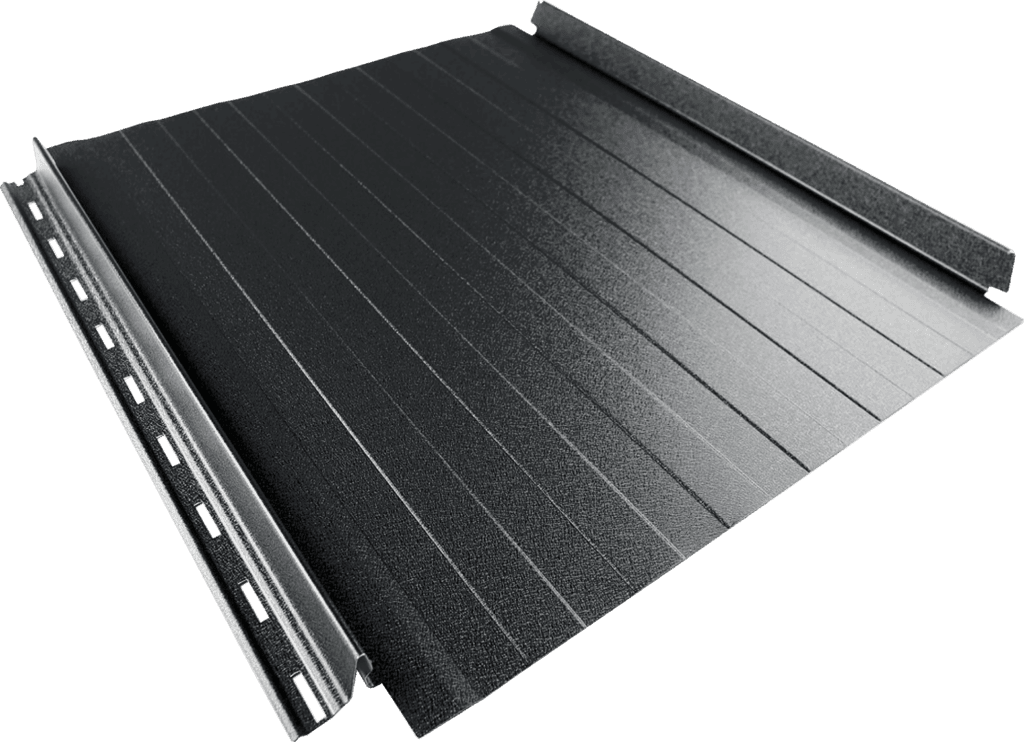

Snap Lock

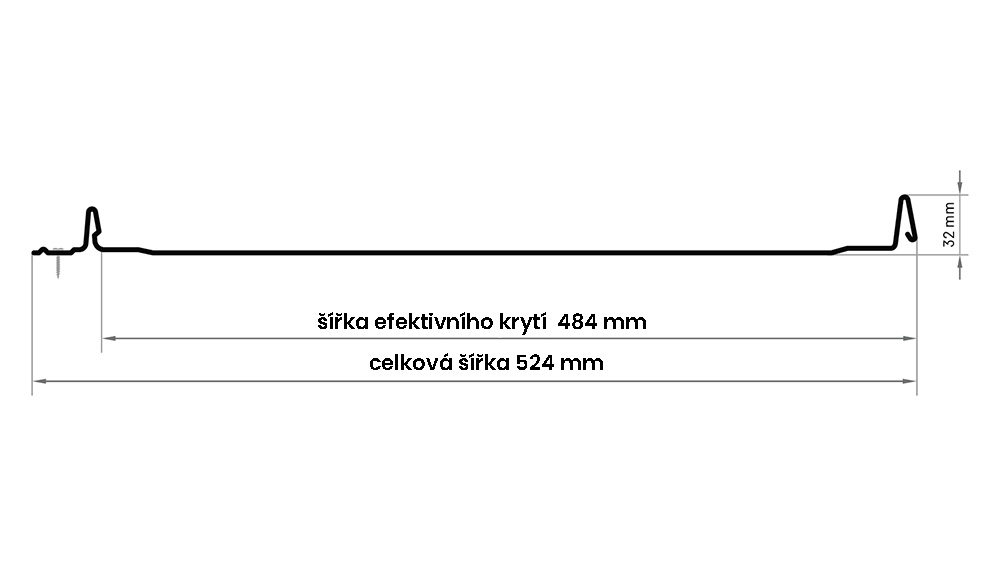

Technický řez

Technický řez výrobku

Každý plech je z výroby na obou stranách zakončen náběhem o délce 30 mm a je vybaven krytkou Bratex Seam-Lock pro uzavření drážky. Obě tato řešení jsou zahrnuta v ceně produktu.

Zavřít Technický řez
Dekor

Dostupné barvy a materialy

Ocelový plech
Hliníkový plech

Ceramic Matt Pro BT

Zobrazit materiály →
  • Povrchová úprava: Saténová struktura
  • Typ plechu: Ocelový plech
  • Ochrana jádra: Zinek 350 g/m²
  • Typ laku: Bio-technologie
  • Výrobce: SSAB
75 let
záruka na produkt
30 let
záruka na barvu
252 / RAL 7037
253 / RAL 7042
254 / RAL 7010
255 / RAL 7044
390 / RAL 7003
391 / RAL 7006
392 / RAL 7032
392 / RAL 7002
813 / RAL 6013
814 / RAL 6011
Zobrazit varianty →

* Barvy mají orientační charakter. Přesný odstín a struktura se mohou lišit v závislosti na světle a úhlu pohledu.

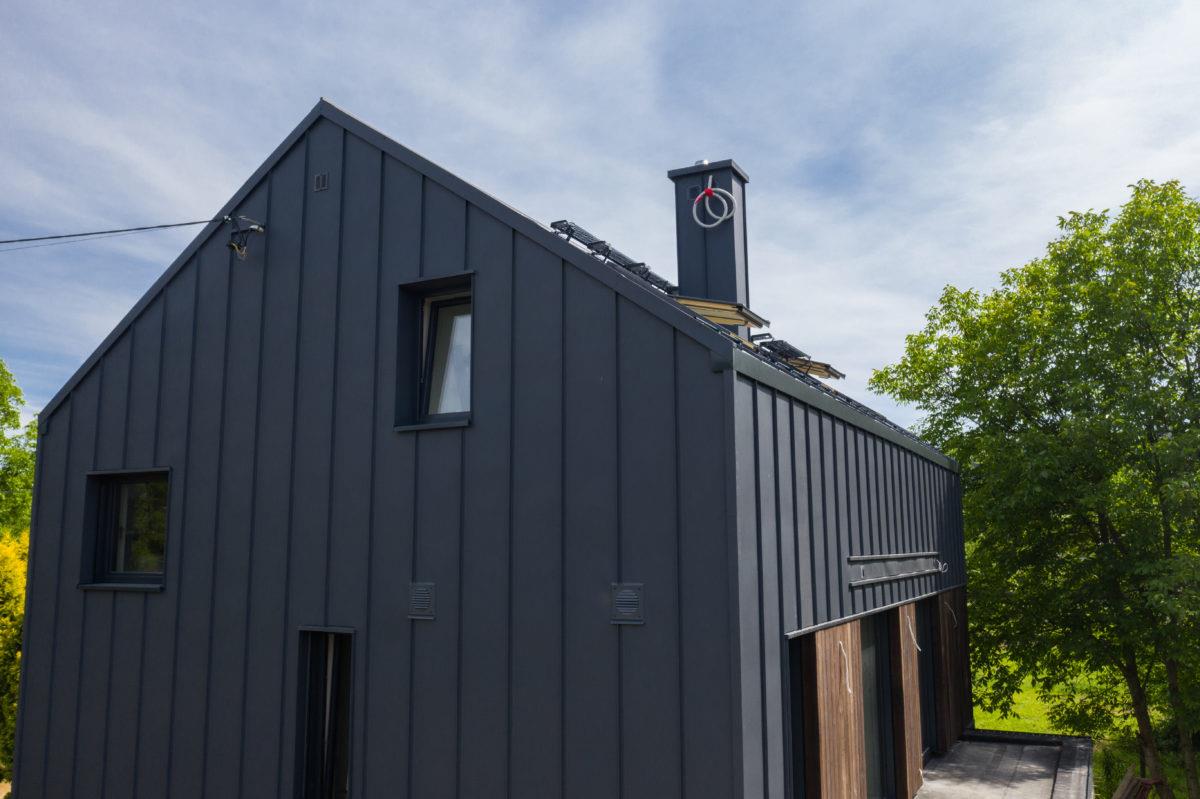

Pural Matt BT

Zobrazit materiály →
  • Efekt laku: Pololesklá struktura se zrnitostí
  • Typ plechu: Ocelový plech
  • Ochrana jádra: Zinek 350 g/m²
  • Typ laku: Bio-technologie na bázi polyuretanu
  • Výrobce: SSAB
Záruka produktu
75 let
záruka na produkt
Záruka barvy
35 let
záruka na barvu
23 / RAL 7016
33 / RAL 9005
887 / RAL 8017
Zobrazit varianty →

* Kovové vzorky barev plechů Bratex a níže uvedené piktogramy slouží pouze jako obecný náhled na barvu, jejíž odstín se ve skutečnosti může mírně lišit. Čtyřciferné označení RAL je pouze orientační. Struktura laku zvýrazňuje další vlastnosti barvy, jejíž vnímání může být odlišné od katalogového vzhledu.

Ceramic Matt BT

Zobrazit materiály →
  • Povrchová úprava: Saténový strukturovaný lak
  • Typ plechu: Ocelový plech
  • Ochrana jádra: Zinek 350 g/m²
  • Typ laku: Polyester
  • Výrobce: SSAB
75 let
záruka na produkt
25 let
záruka na barvu
015 / RAL 9005
384 / RAL 8017
387 / RAL 8019
455 / RAL 7016
742 / RAL 8004
757 / RAL 3009
Zobrazit varianty →

* Barvy mají orientační charakter. Přesný odstín a struktura se mohou lišit v závislosti na světle a úhlu pohledu.

  • Povrchová úprava: Matná s hrubou strukturou
  • Typ plechu: Ocelový plech
  • Ochrana jádra: Zinek 275 g/m²
  • Typ laku: Polyester
  • Výrobce: SSAB
30 let
záruka na produkt
15 let
záruka na barvu
29/ RAL 3009
2H3/ RAL 7021
32 /RAL 7012
887/ RAL 8017
Zobrazit varianty →

* Barvy mají orientační charakter. Přesný odstín a struktura se mohou lišit v závislosti na světle a úhlu pohledu.

  • Povrchová úprava: Matná s hrubou strukturou
  • Typ plechu: Ocelový plech
  • Ochrana jádra: Zinek 275 g/m²
  • Typ laku: Modifikovaný polyester
  • Výrobce: SSAB
50 let
záruka na produkt
20 let
záruka na barvu
RAL 3009
RAL 6020
RAL 7016
RAL 7024
RAL 8004
RAL 8017
RAL 8019
RAL 9005
Zobrazit varianty →

* Barvy mají orientační charakter. Přesný odstín a struktura se mohou lišit v závislosti na světle a úhlu pohledu.

  • Efekt laku: Hrubozrnný matný lak
  • Typ plechu: Ocelový plech
  • Ochrana jádra: Zinek 275 g/m²
  • Typ laku: Polyester–polyamid nebo modifikovaný polyester
  • Výrobce: Alternativní
Záruka produktu
40 let
záruka na produkt
Záruka barvy
20 let
záruka na barvu
RAL 3009
RAL 6020
RAL 7016
RAL 7024
RAL 8004
RAL 8017
RAL 8019
RAL 9005
Zobrazit varianty →

* Kovové vzorky barev plechů Bratex a níže uvedené piktogramy slouží pouze jako obecný náhled na barvu, jejíž odstín se ve skutečnosti může mírně lišit. Čtyřciferné označení RAL je pouze orientační. Struktura laku zvýrazňuje další vlastnosti barvy, jejíž vnímání může být odlišné od katalogového vzhledu.

Regular Gloss

Zobrazit materiály →
  • Efekt laku: Lesklý hladký povrch
  • Typ plechu: Ocelový plech
  • Ochrana jádra: Zinek 275 g/m²
  • Typ laku: Polyester
  • Výrobce: Alternativní
Záruka produktu
30 let
záruka na produkt
Záruka barvy
15 let
záruka na barvu
001 / RAL 9010
0.5 / 0.7 mm
036 / RAL 7024
044 / RAL 9007
0.5 / 0.7 mm
045 / RAL 9006
0.5 / 0.7 mm
742 / RAL 8004
781 / RAL 3005
RAL 3011
RAL 6005
RAL 6020
RAL 7016
0.5 / 0.7 mm
RAL 8017
0.5 / 0.7 mm
RAL 8019
RAL 9002
0.5 / 0.7 mm
RAL 9005
Zobrazit varianty →

* Kovové vzorky barev plechů Bratex a níže uvedené piktogramy slouží pouze jako obecný náhled na barvu, jejíž odstín se ve skutečnosti může mírně lišit. Čtyřciferné označení RAL je pouze orientační. Struktura laku zvýrazňuje další vlastnosti barvy, jejíž vnímání může být odlišné od katalogového vzhledu.

  • Efekt laku: Hrubozrnný matný lak
  • Typ plechu: Hliníkový plech
  • Typ laku: Polyesterový
  • Výrobce: Speira
Záruka produktu
75 let
záruka na produkt
Záruka barvy
25 let
záruka na barvu
RAL 7016
RAL 8017
RAL 9005
Zobrazit varianty →

* Kovové vzorky barev plechů Bratex a níže uvedené piktogramy slouží pouze jako obecný náhled na barvu, jejíž odstín se ve skutečnosti může mírně lišit. Čtyřciferné označení RAL je pouze orientační. Struktura laku zvýrazňuje další vlastnosti barvy, jejíž vnímání může být odlišné od katalogového vzhledu.

  • Efekt laku: Lesklý hladký povrch
  • Typ plechu: Hliníkový plech
  • Typ laku: Polyesterový
  • Výrobce: Speira
Záruka produktu
75 let
záruka na produkt
Záruka barvy
25 let
záruka na barvu
001 / RAL 9010
Zinc Optinc
Zobrazit varianty →

* Kovové vzorky barev plechů Bratex a níže uvedené piktogramy slouží pouze jako obecný náhled na barvu, jejíž odstín se ve skutečnosti může mírně lišit. Čtyřciferné označení RAL je pouze orientační. Struktura laku zvýrazňuje další vlastnosti barvy, jejíž vnímání může být odlišné od katalogového vzhledu.

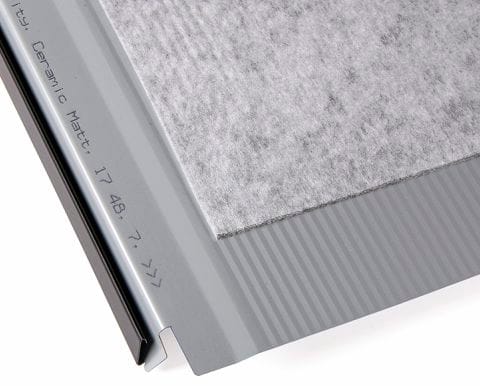

Fólie SOUNDCONTROL a DRIPSTOP

Chytré řešení pro funkční spodní stranu tabule

SOUNDCONTROL – protihluková fólie pro zvýšení akustického komfortu

DRIPSTOP – antikondenzační vrstva zabraňující vzniku vlhkosti

  • 🔧 Dostupné pro všechny typy povrchové úpravy
  • 📏 Aplikace začíná 15 cm od okraje tabule (oboustranně)
  • 🛠 Profesionální nalepení v kontrolovaném procesu
Fólie DRIPSTOP
Dekor

Video

Nevíte, jakou barvu vybrat?

Podívejte se na bezplatný vzorník barev

Bohatá paleta originálních barev a odstínů je pýchou značky Bratex Dachy. Každá varianta byla navržena tak, aby ladila s charakterem materiálu a tvarem výrobku. Kombinujte, porovnávejte a slaďujte podle potřeby a tvořte jedinečné projekty.

Dekor

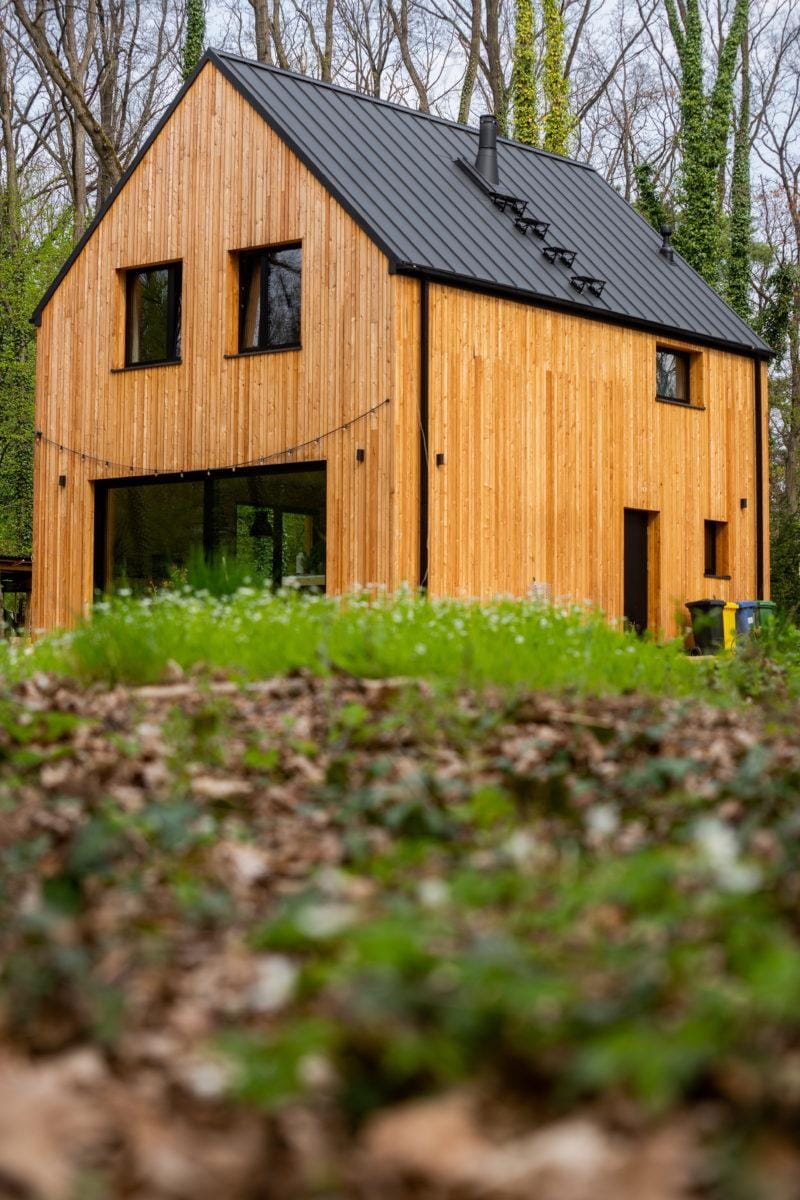

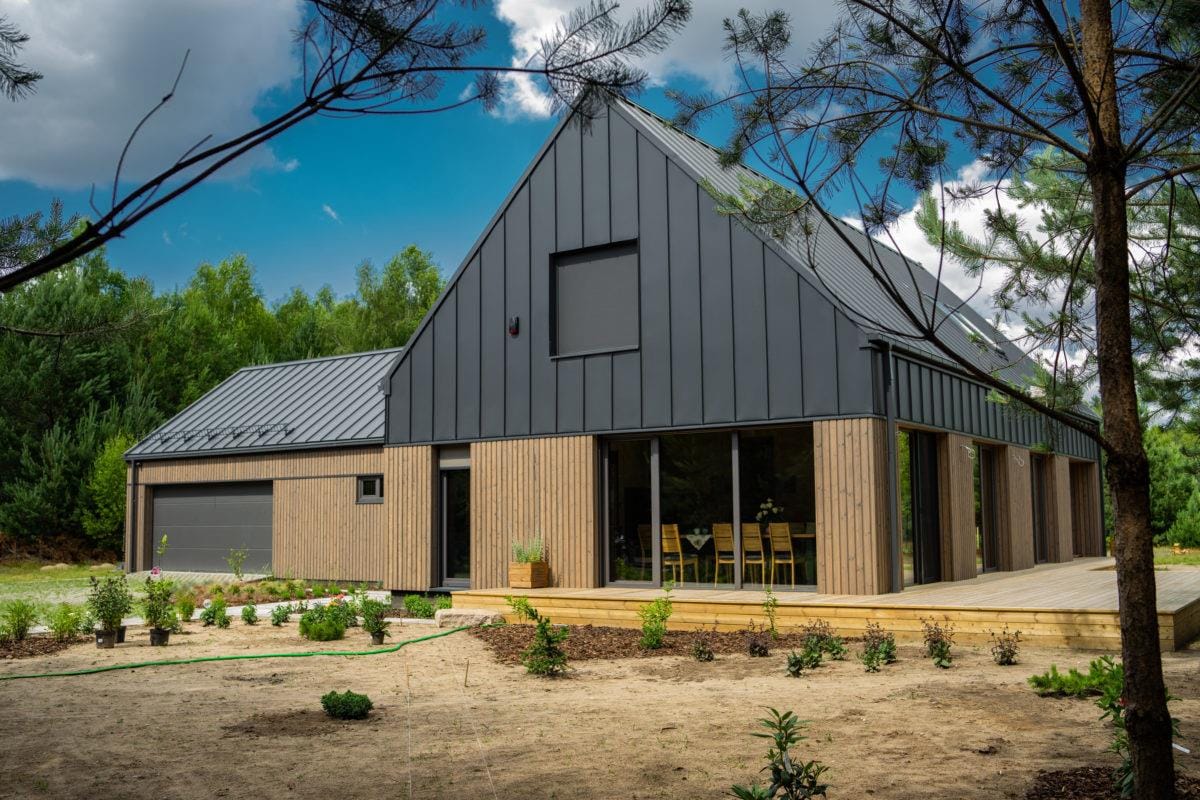

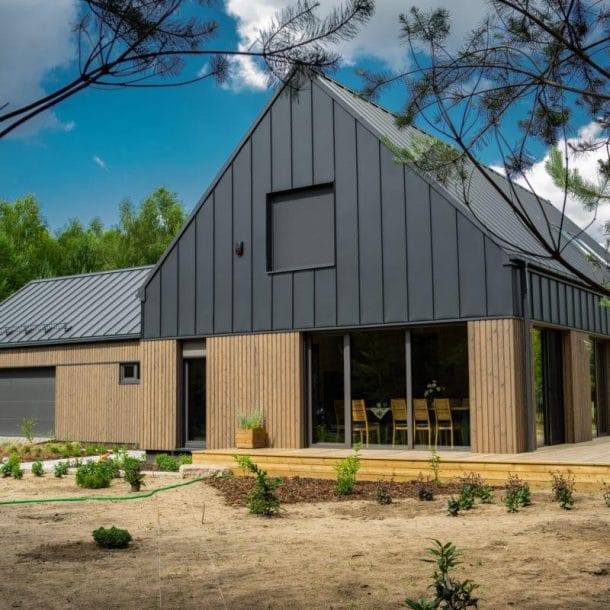

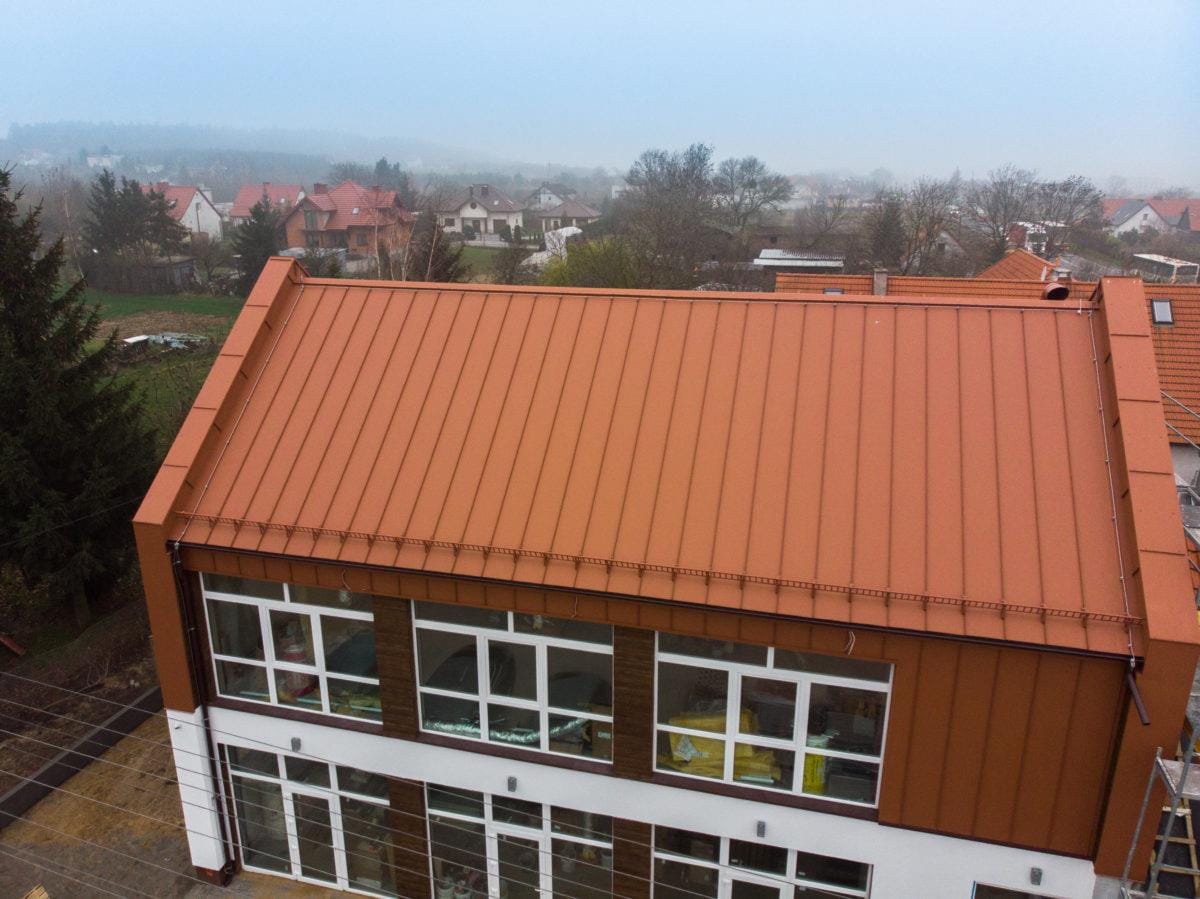

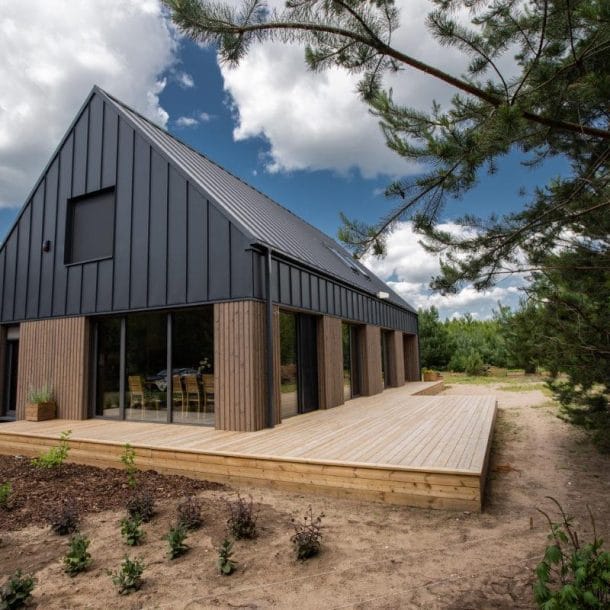

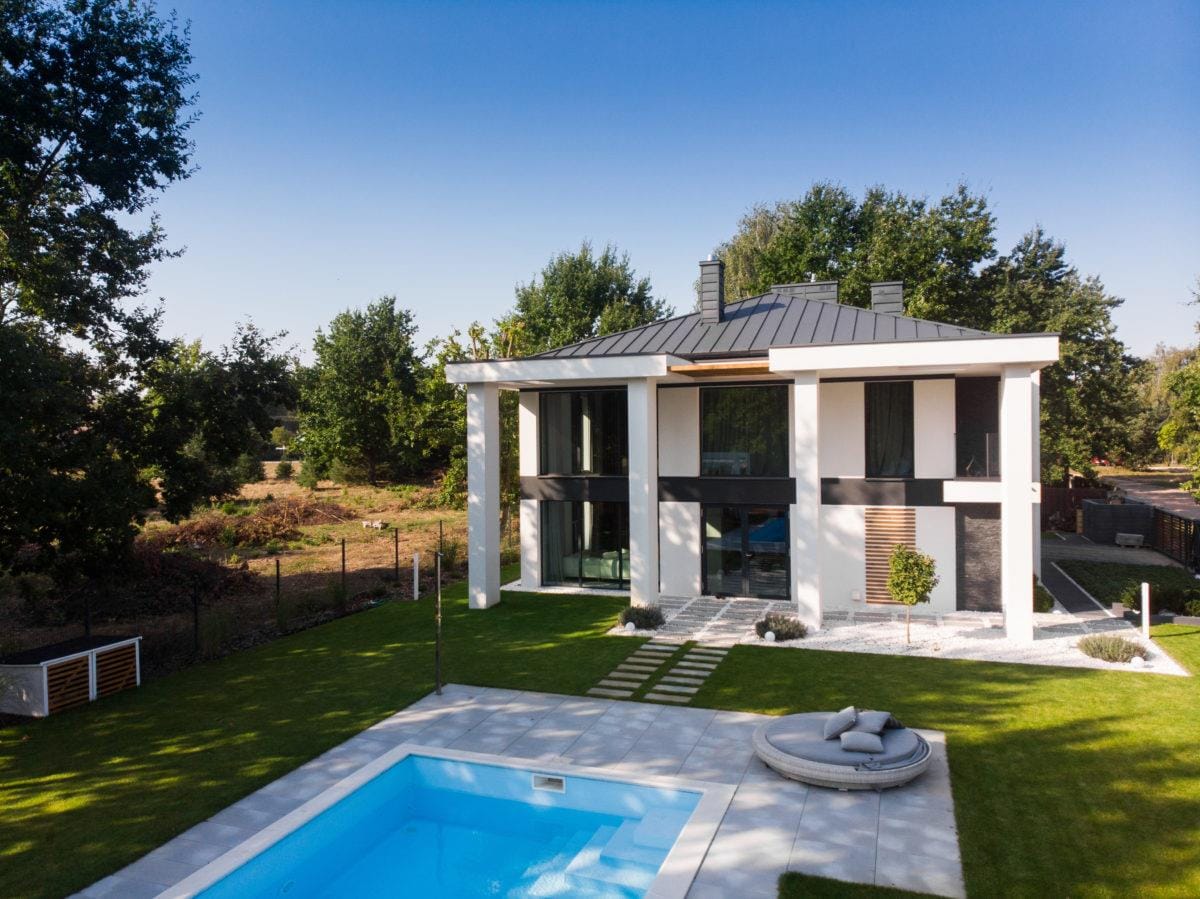

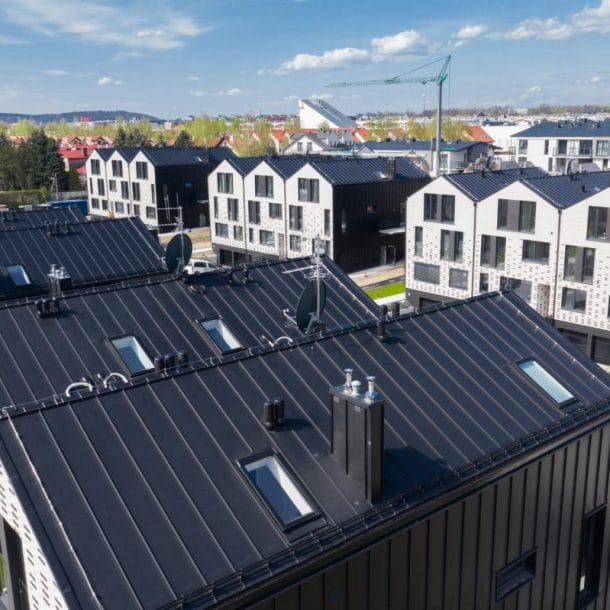

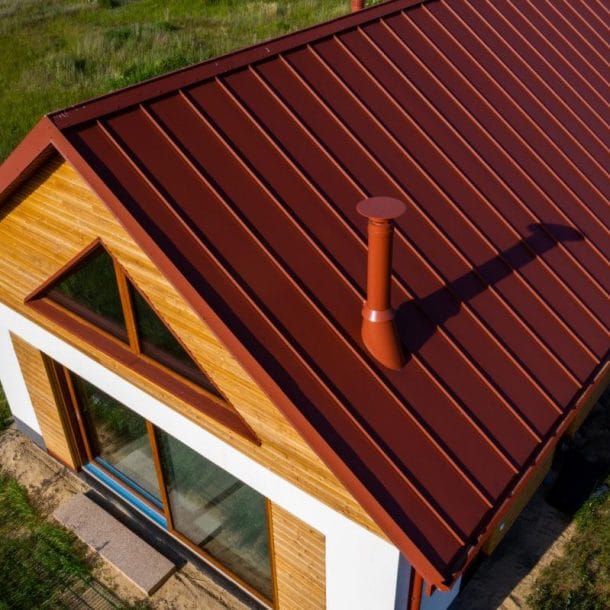

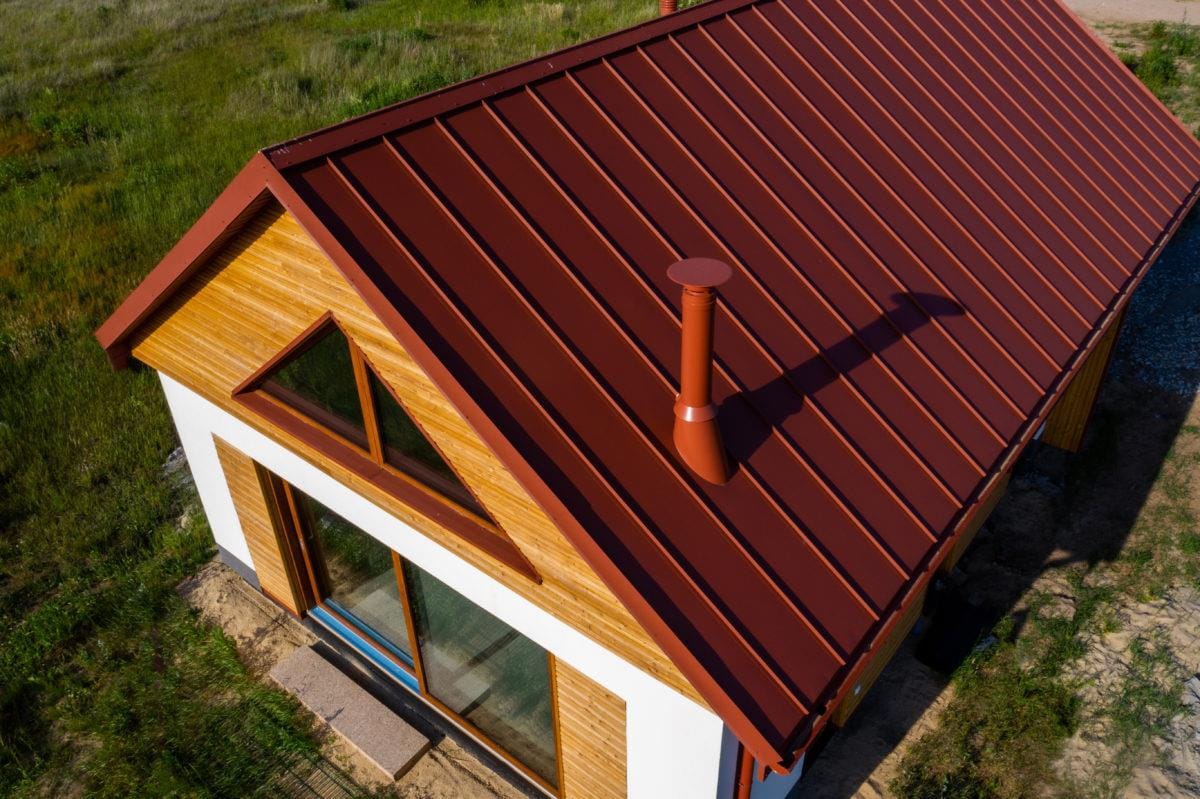

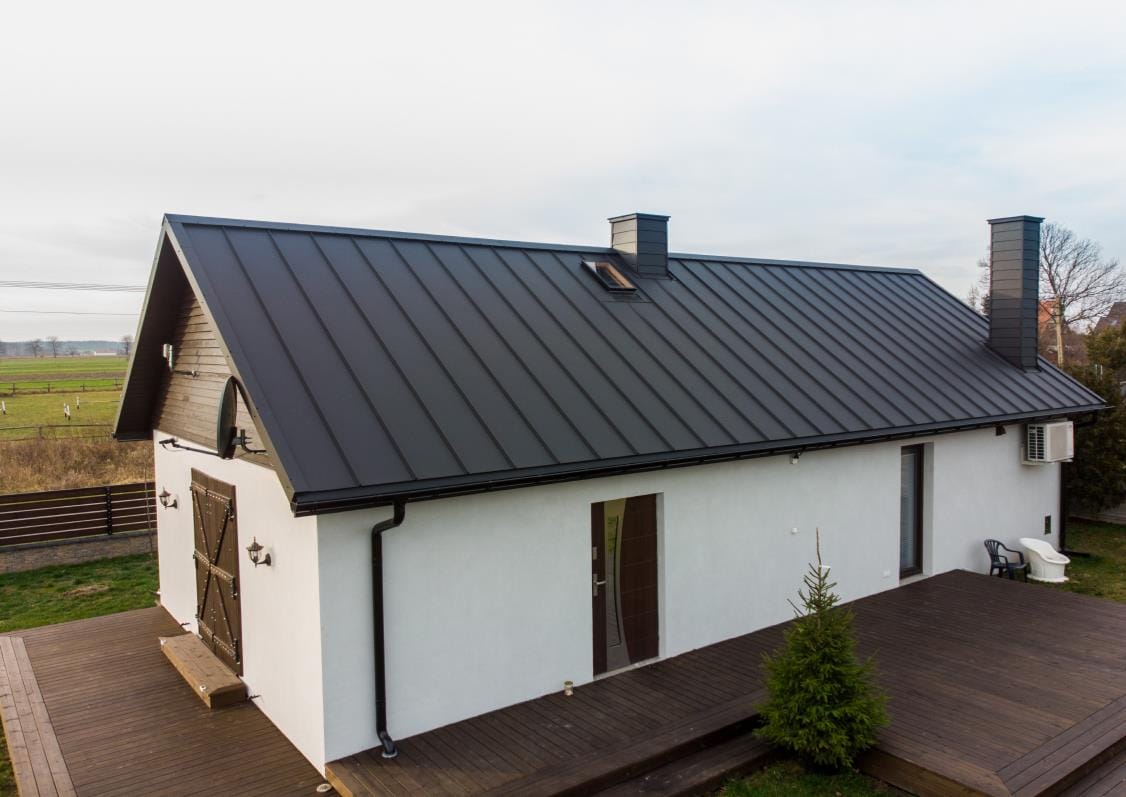

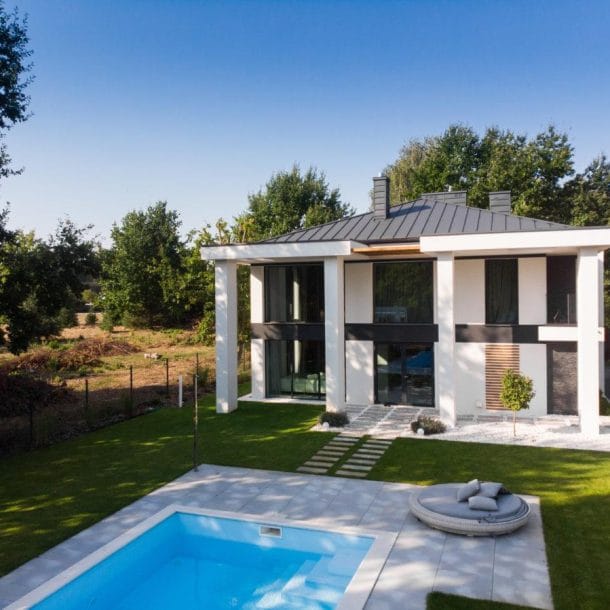

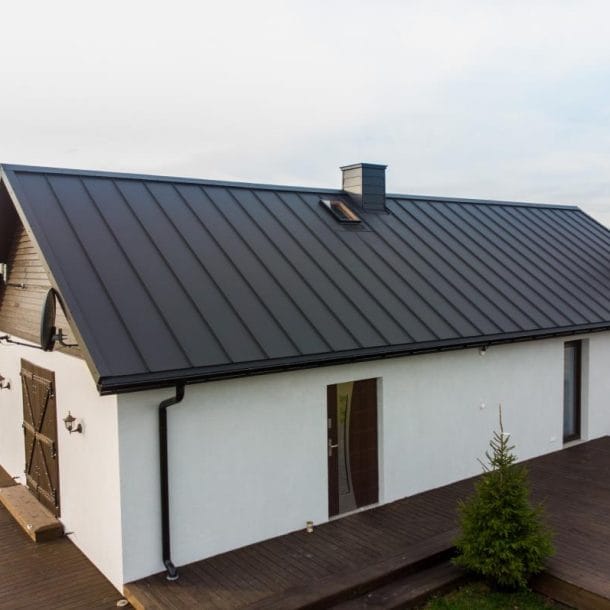

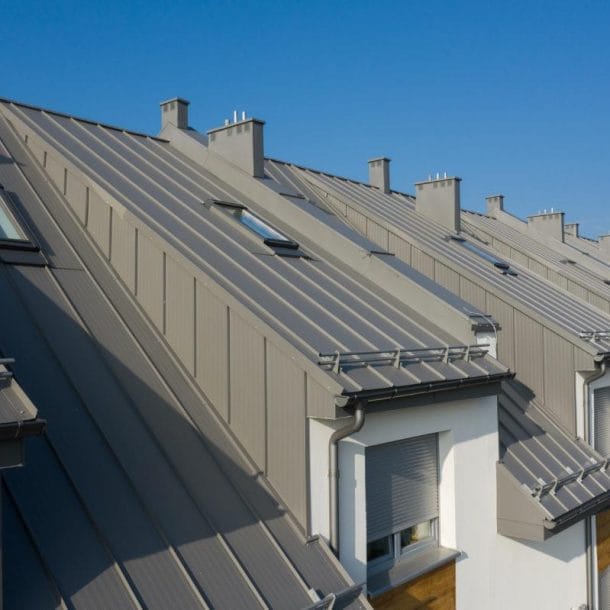

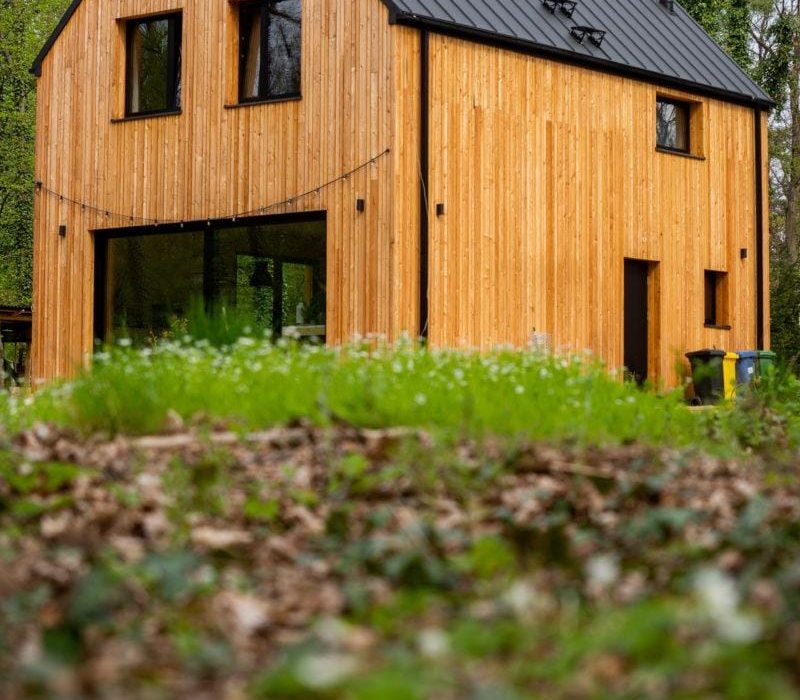

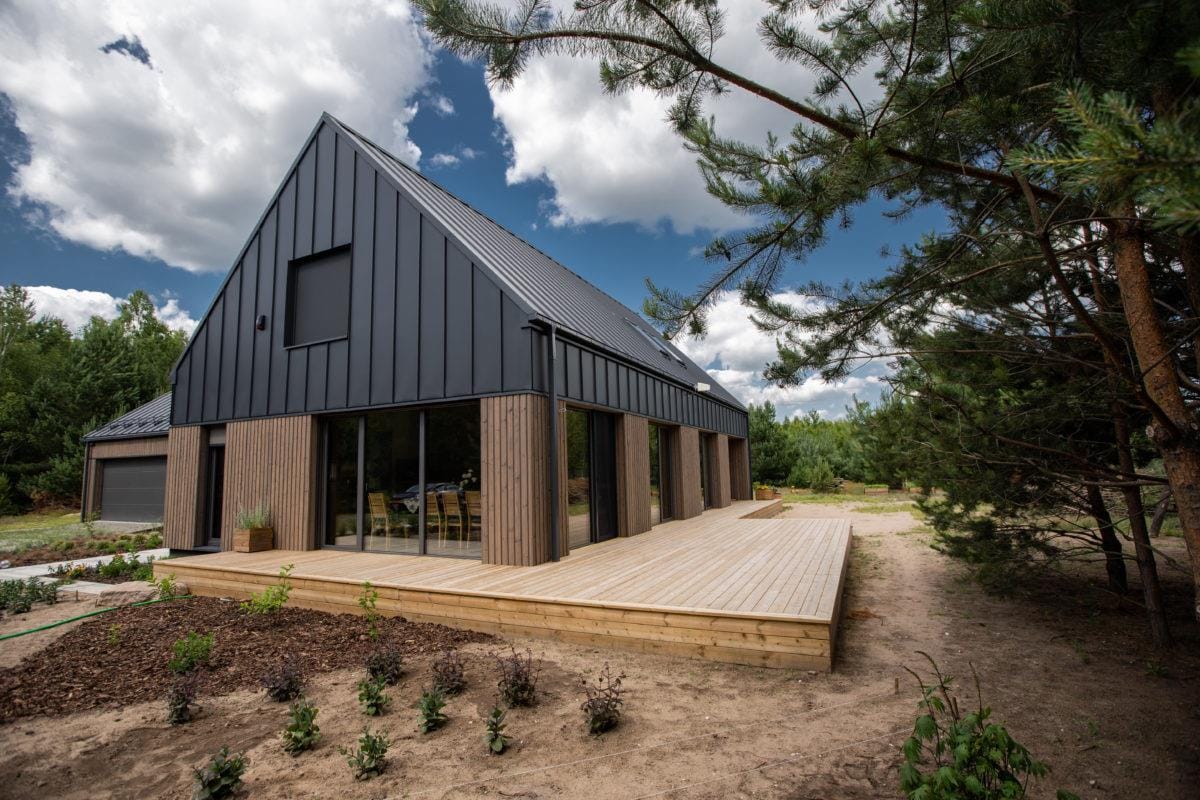

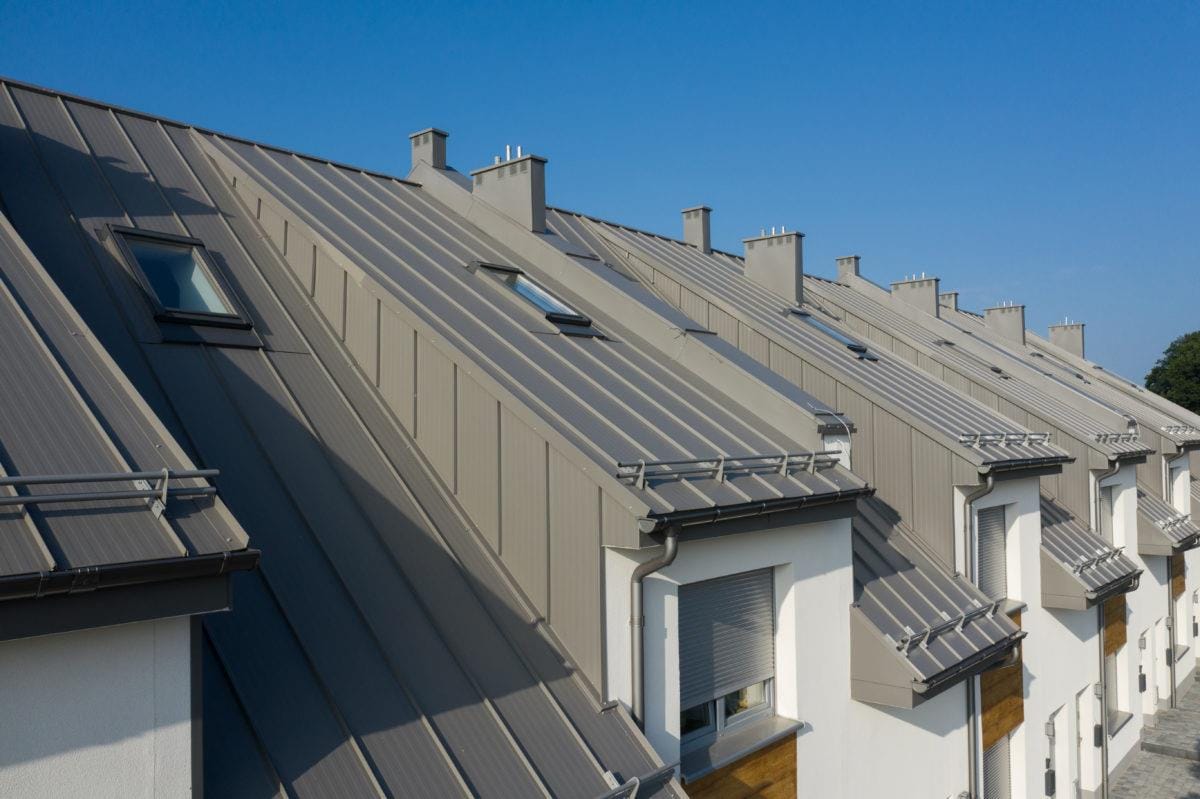

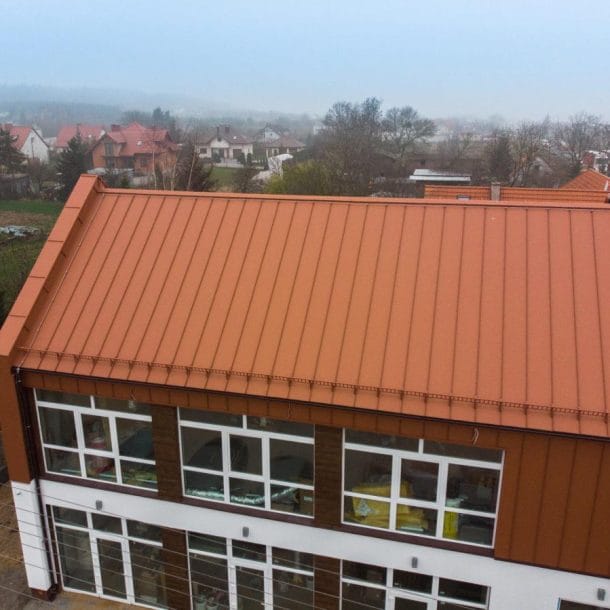

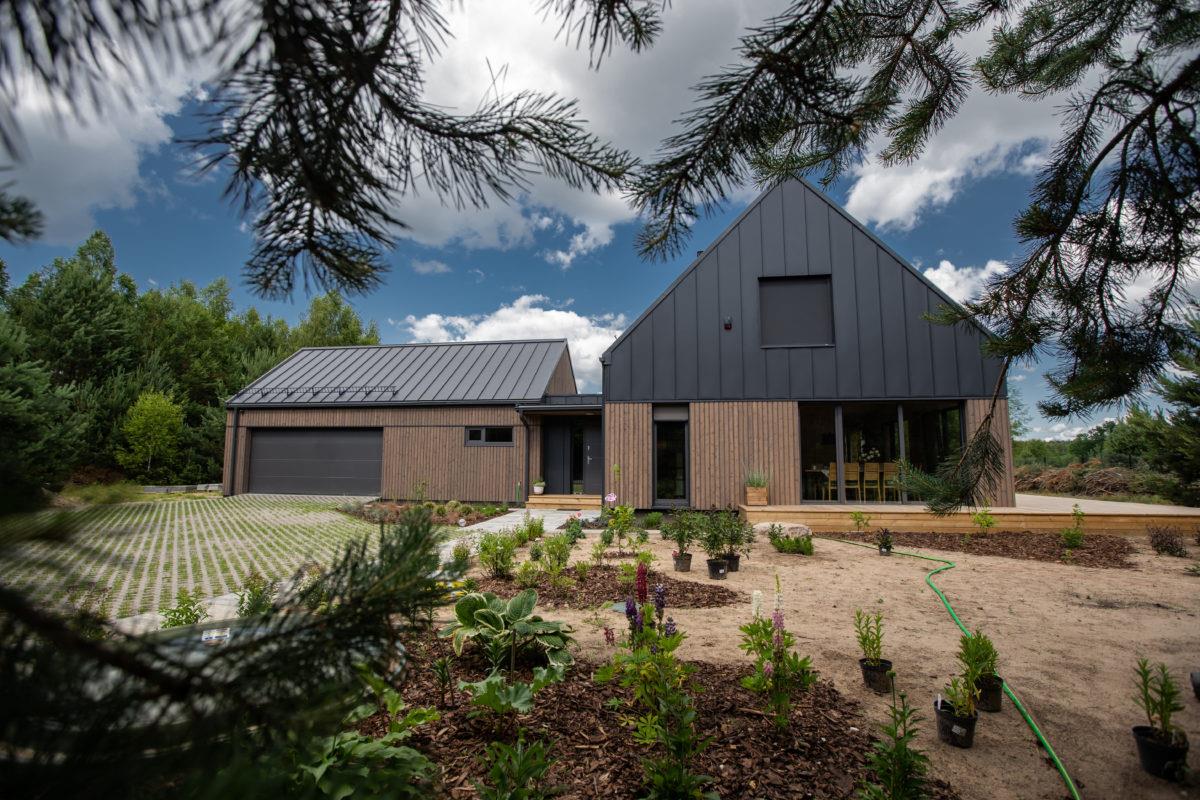

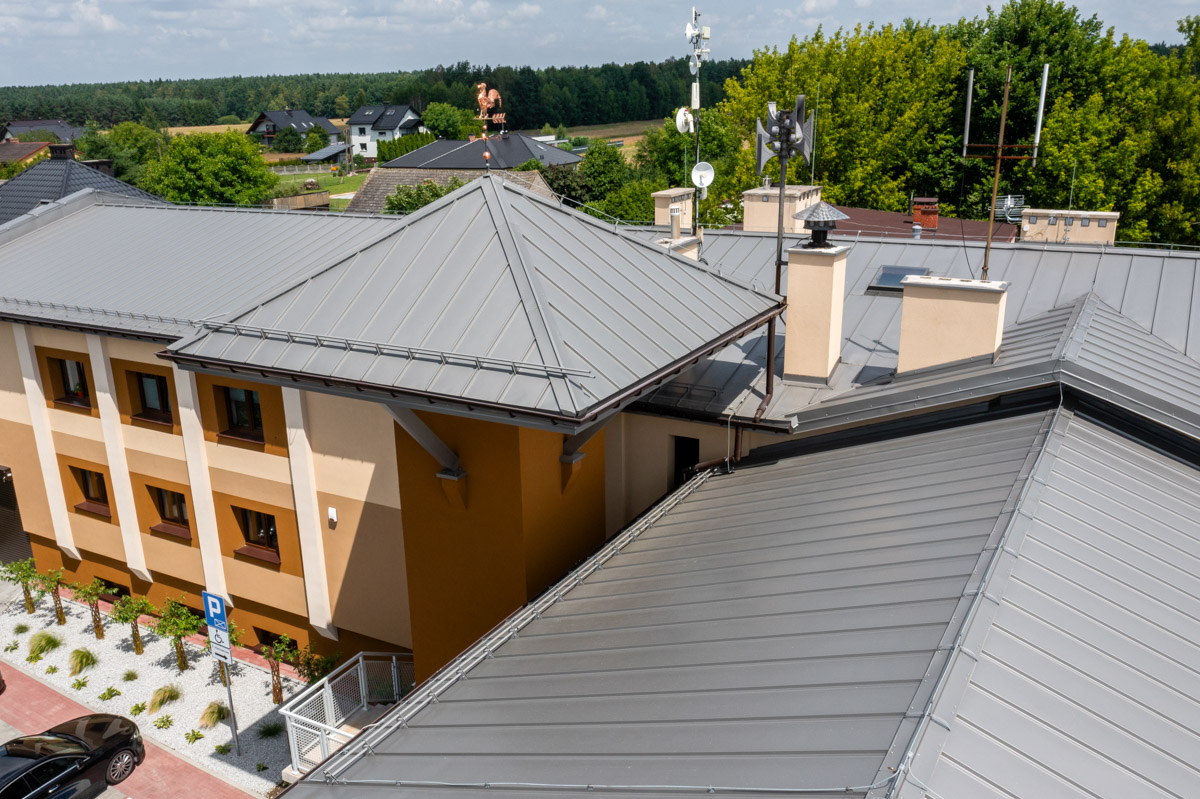

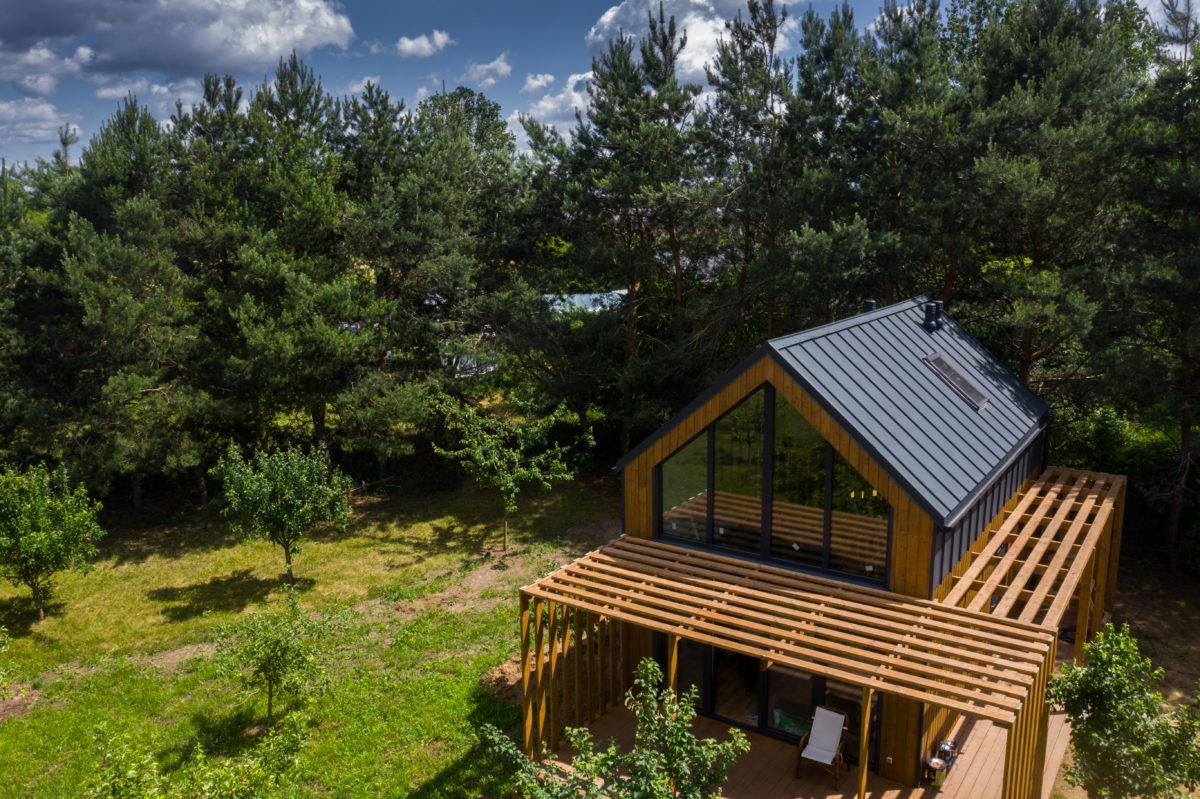

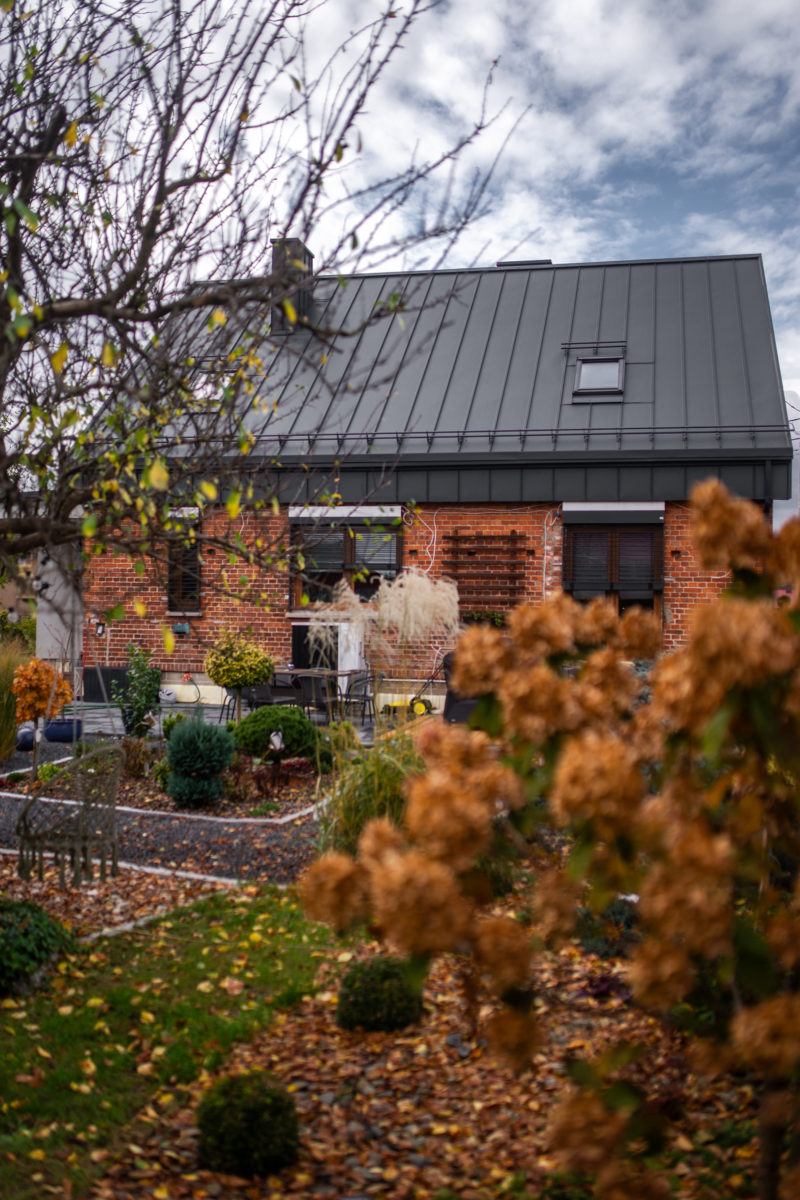

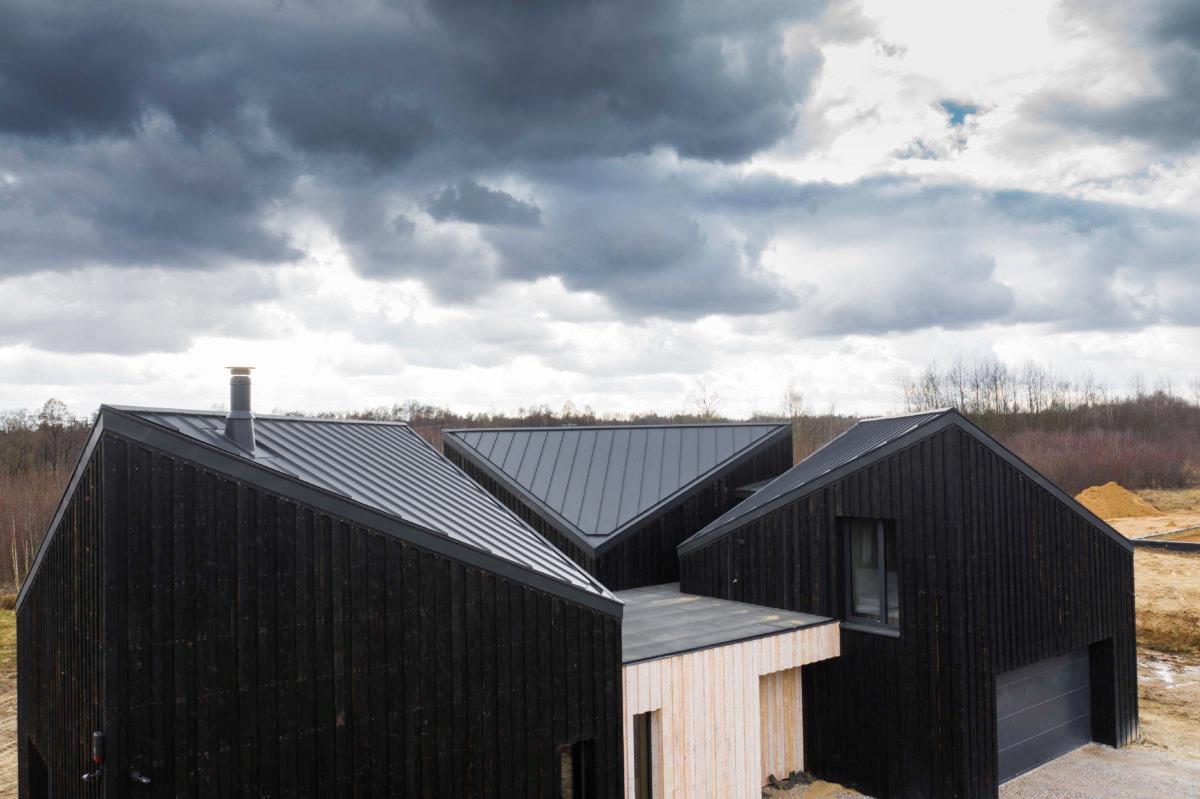

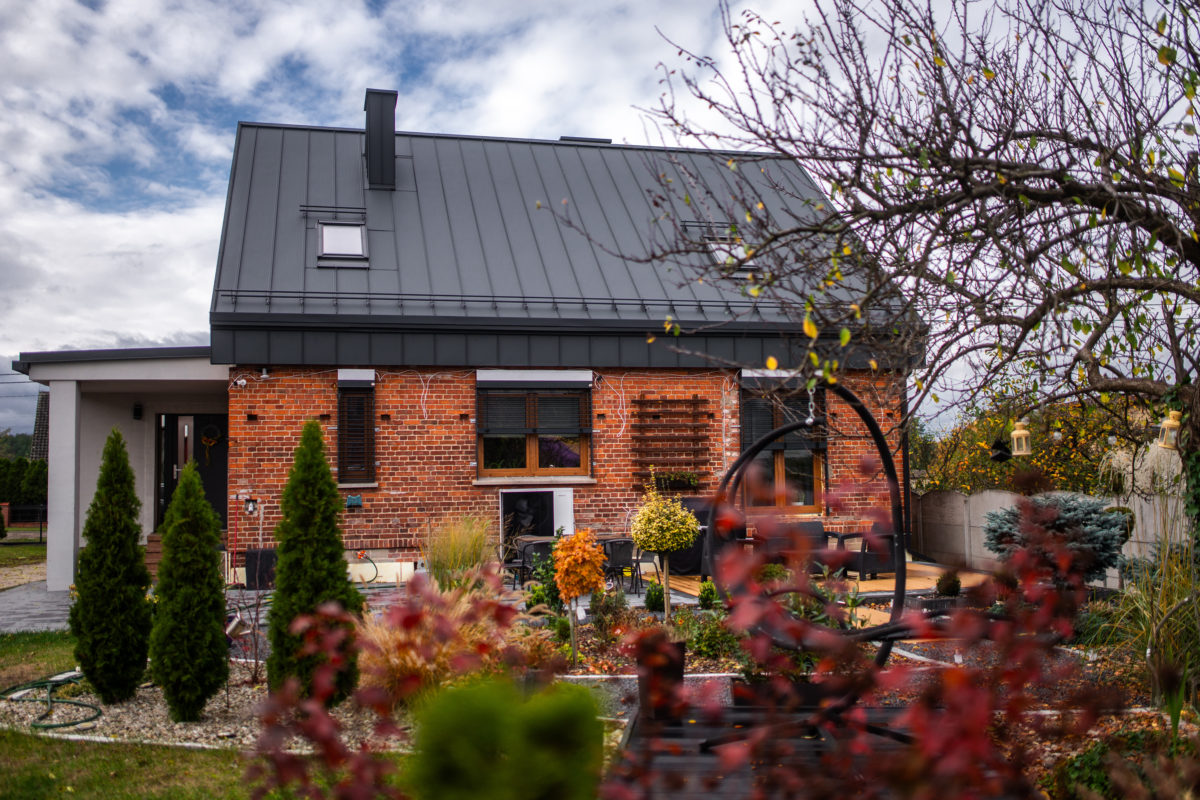

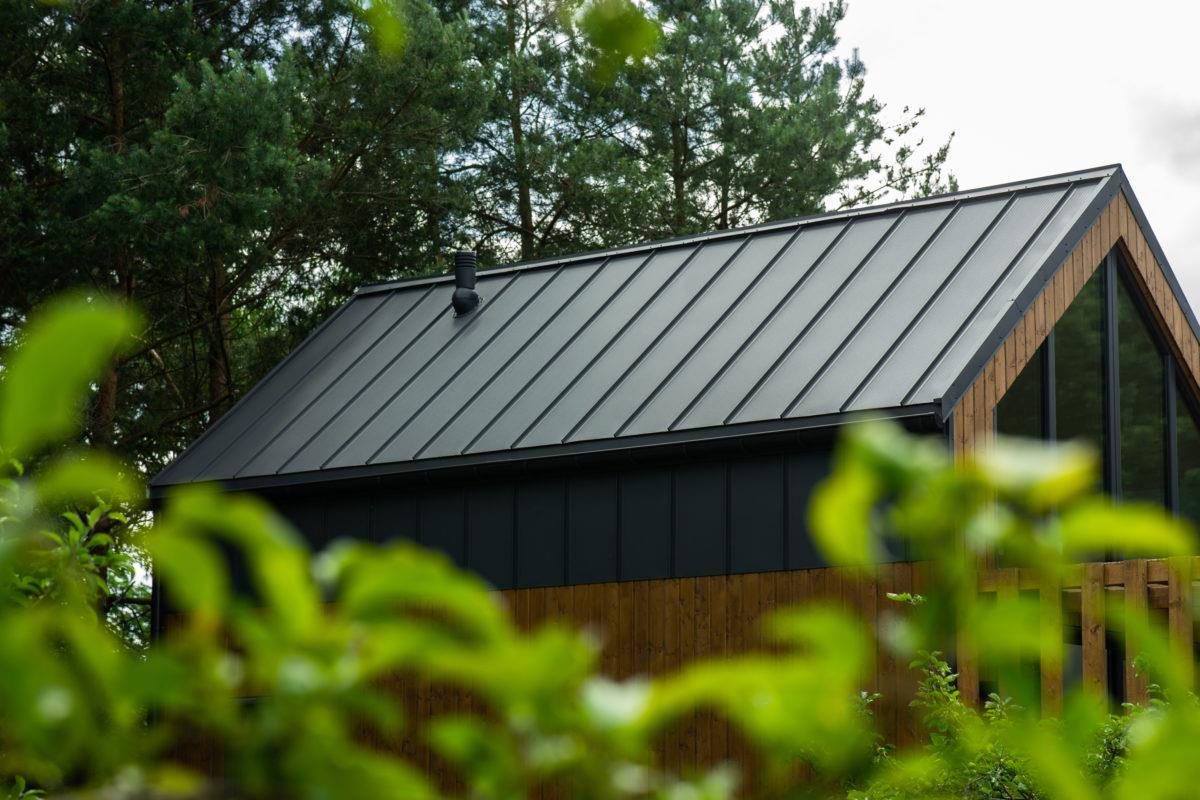

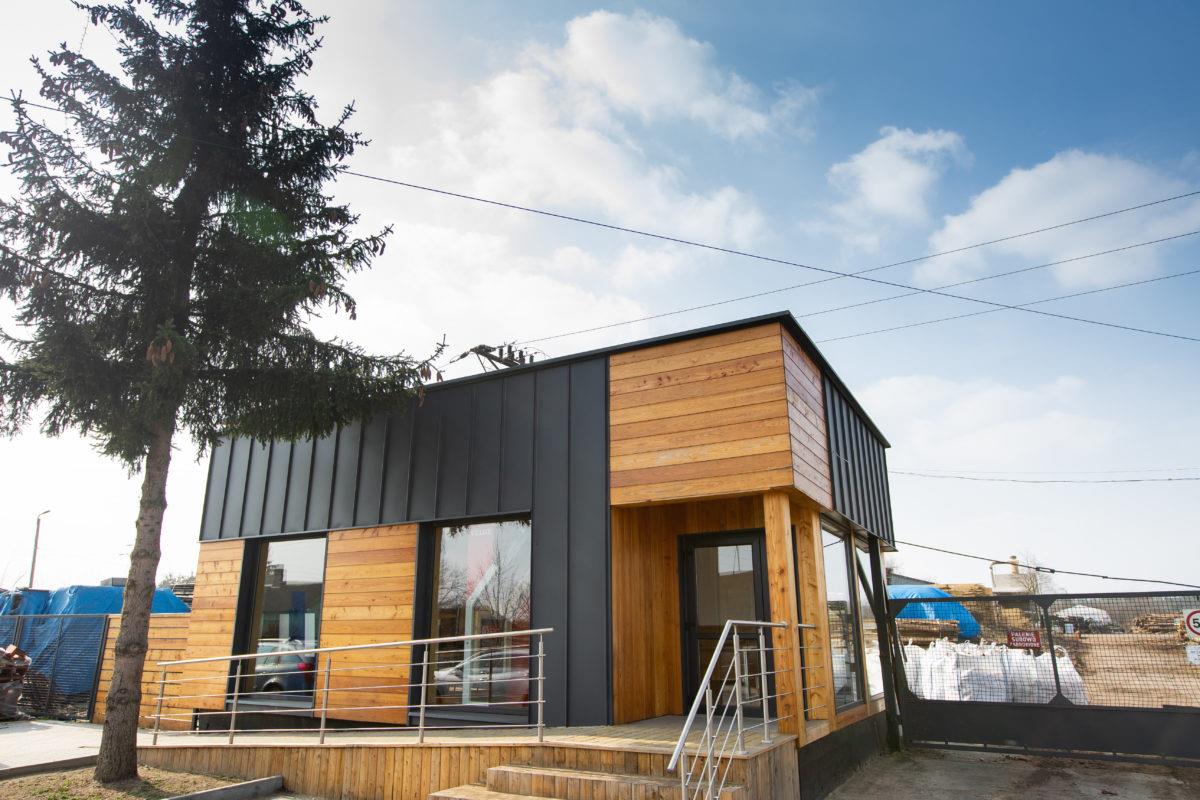

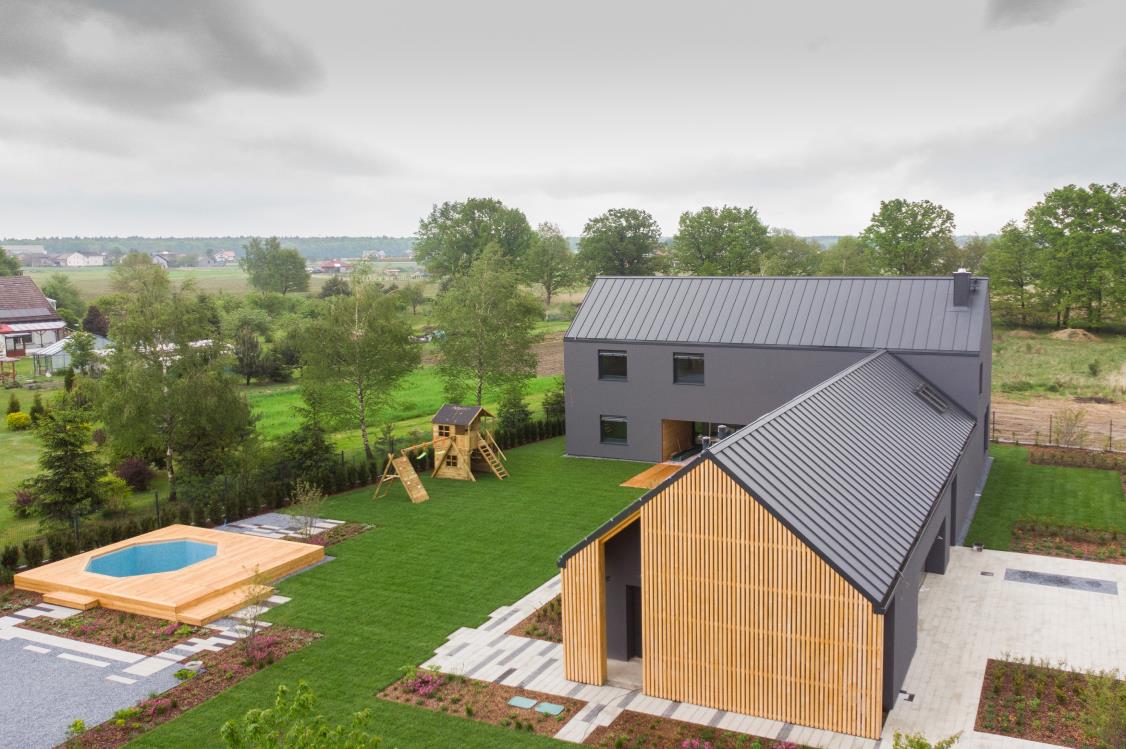

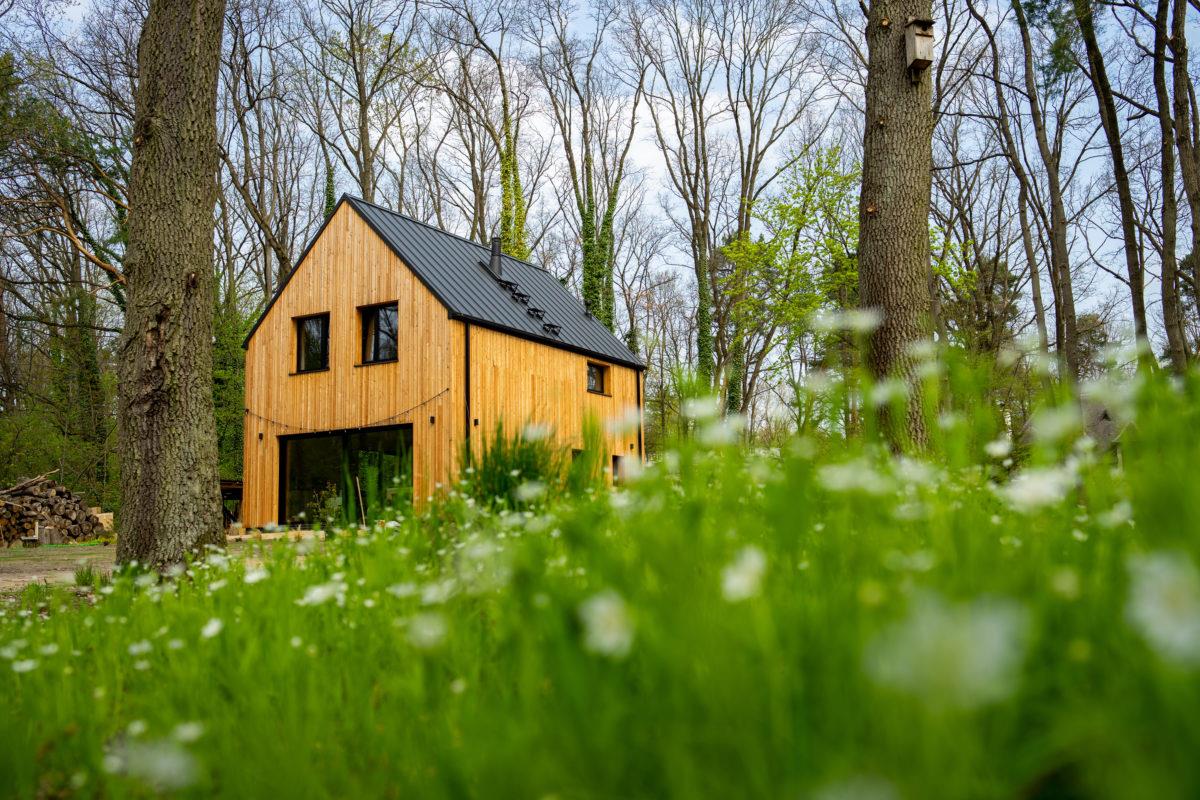

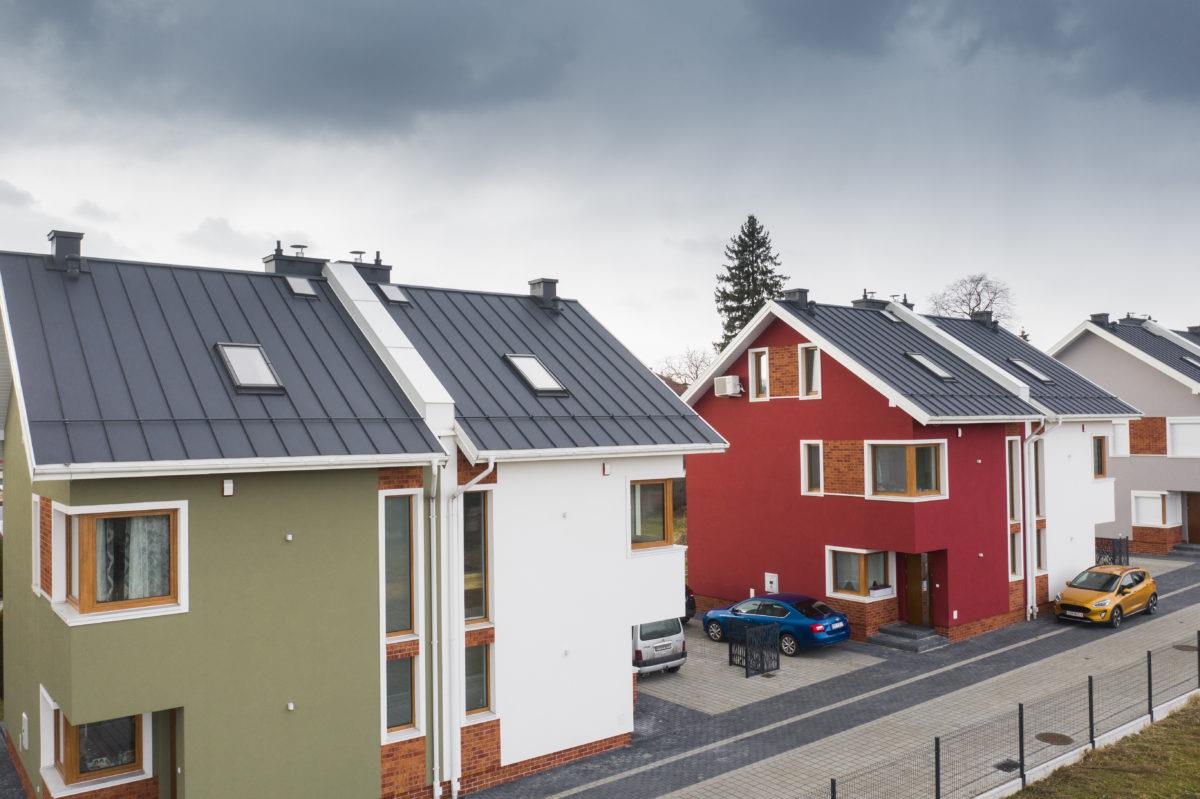

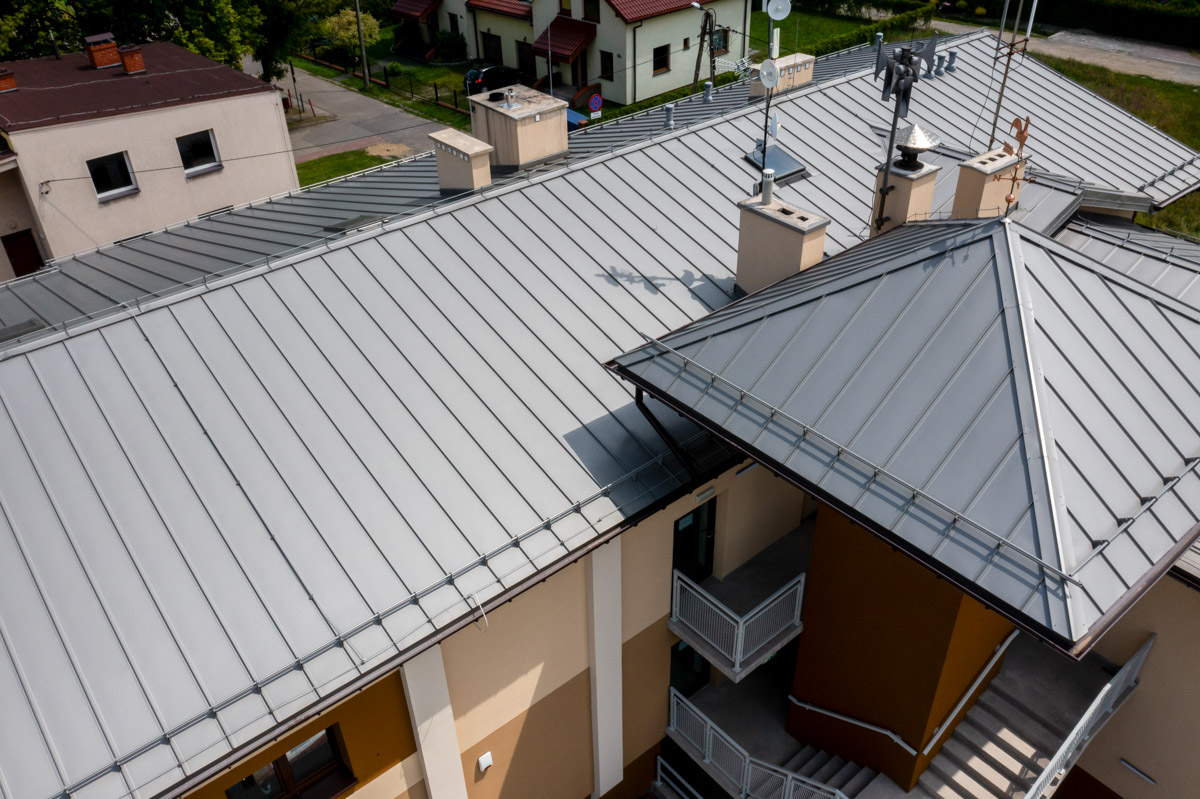

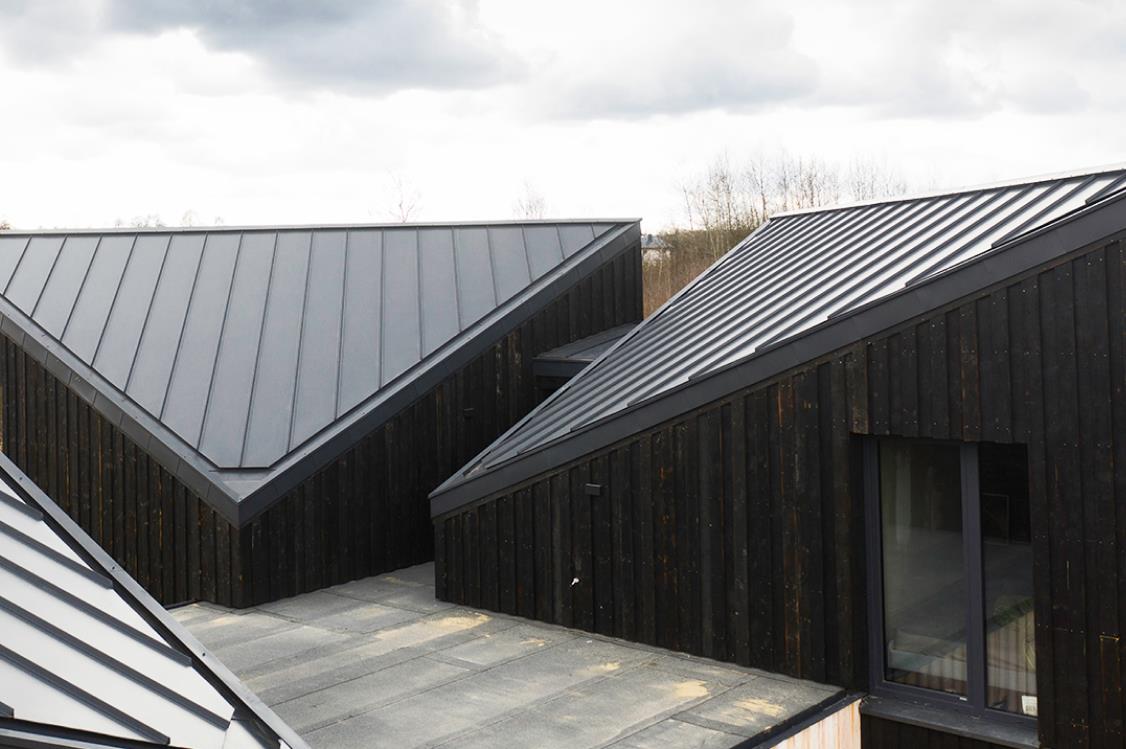

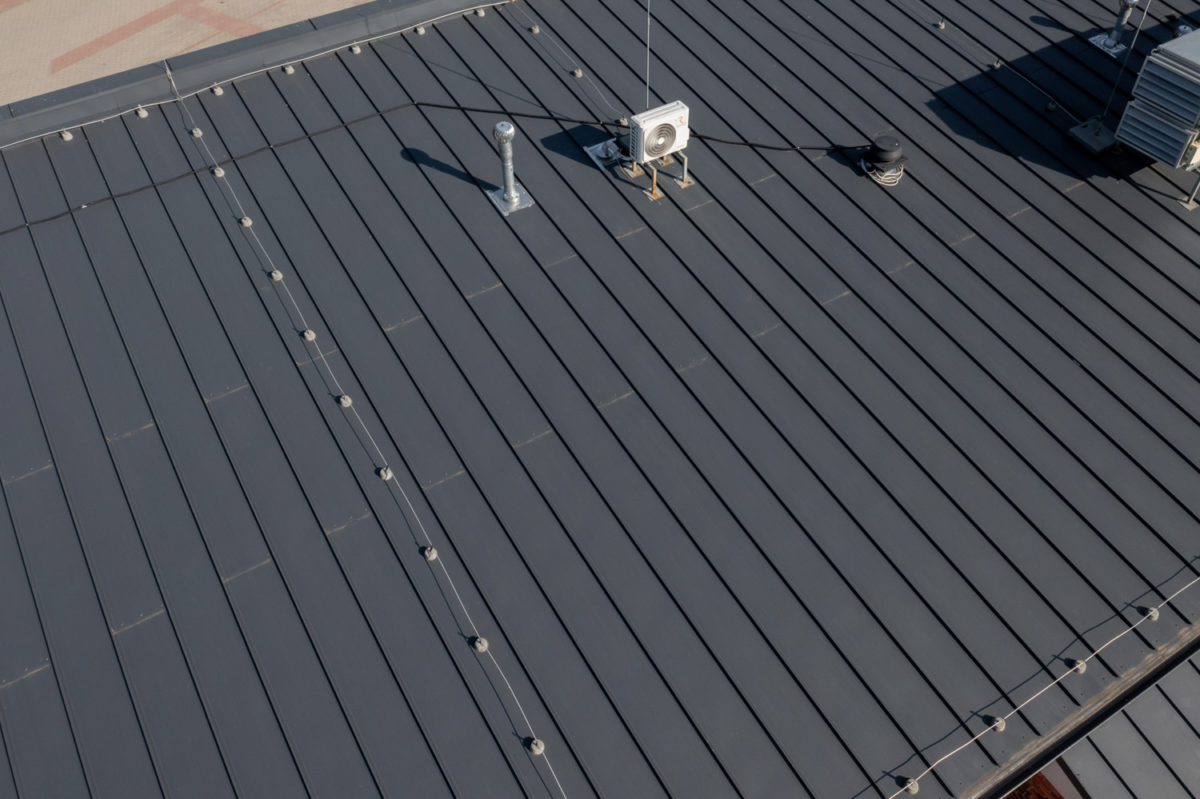

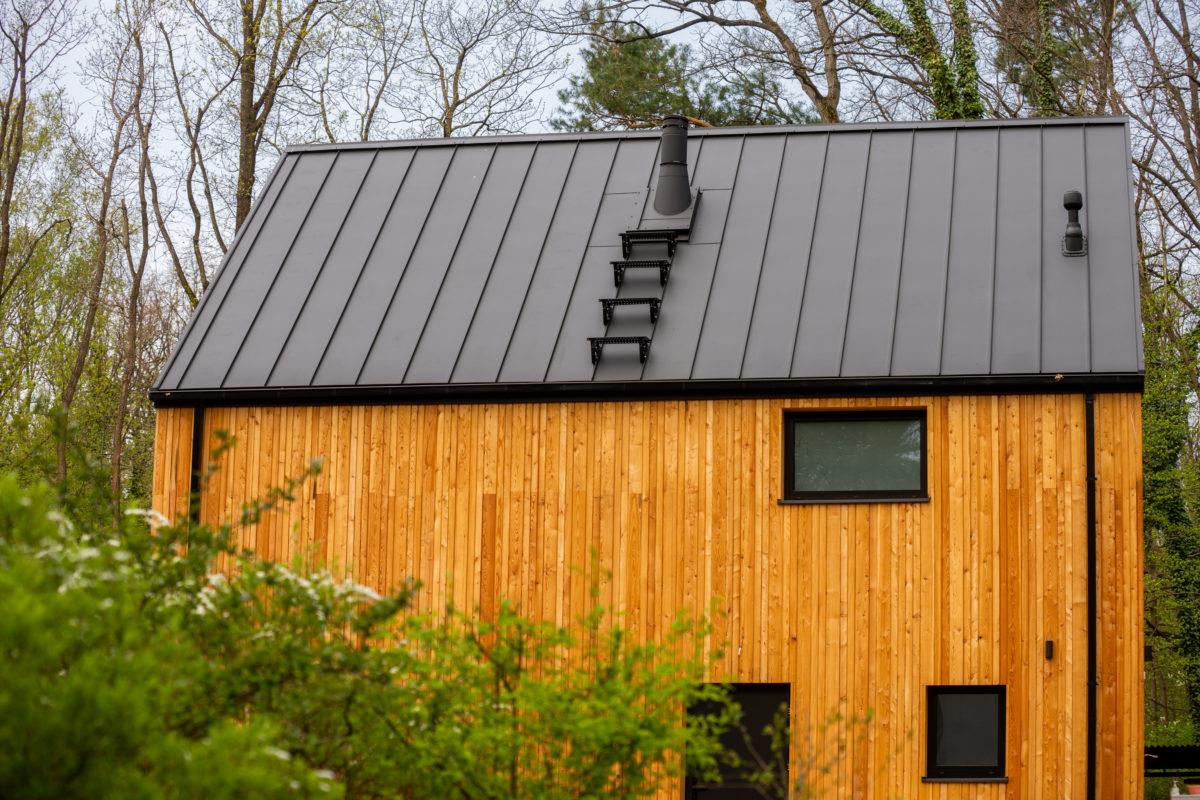

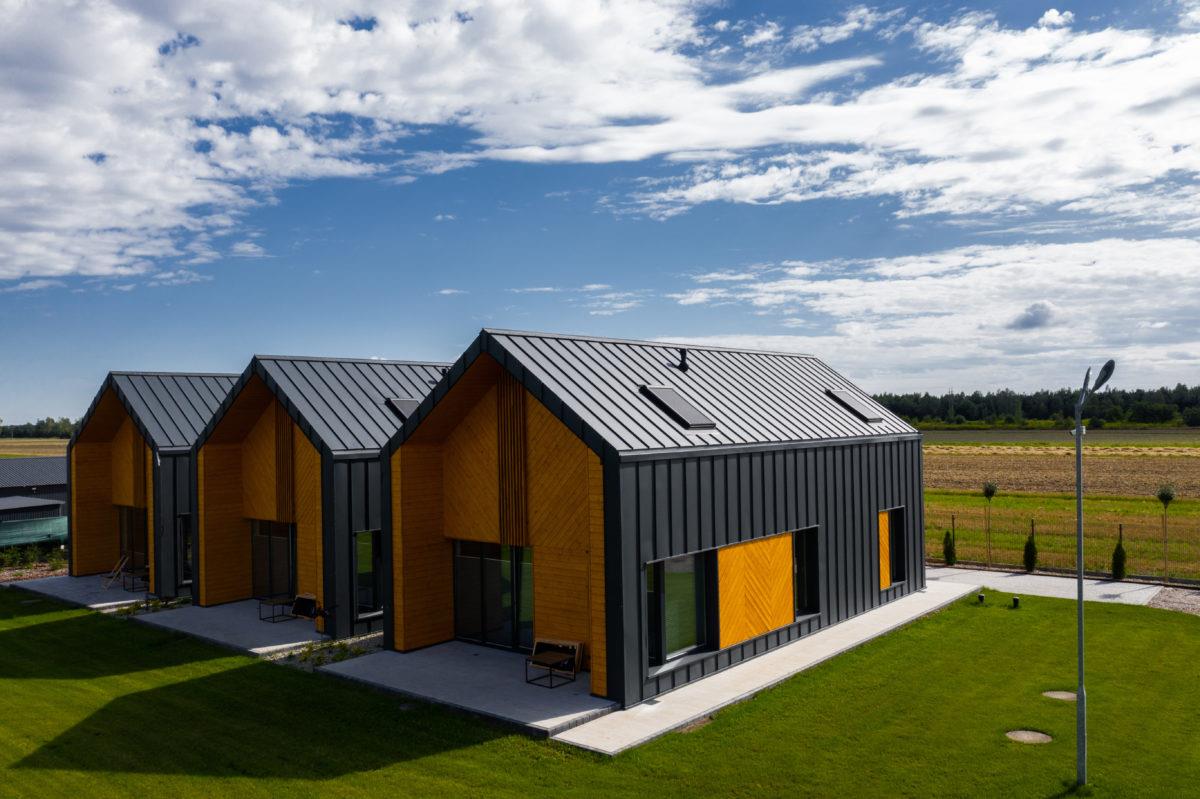

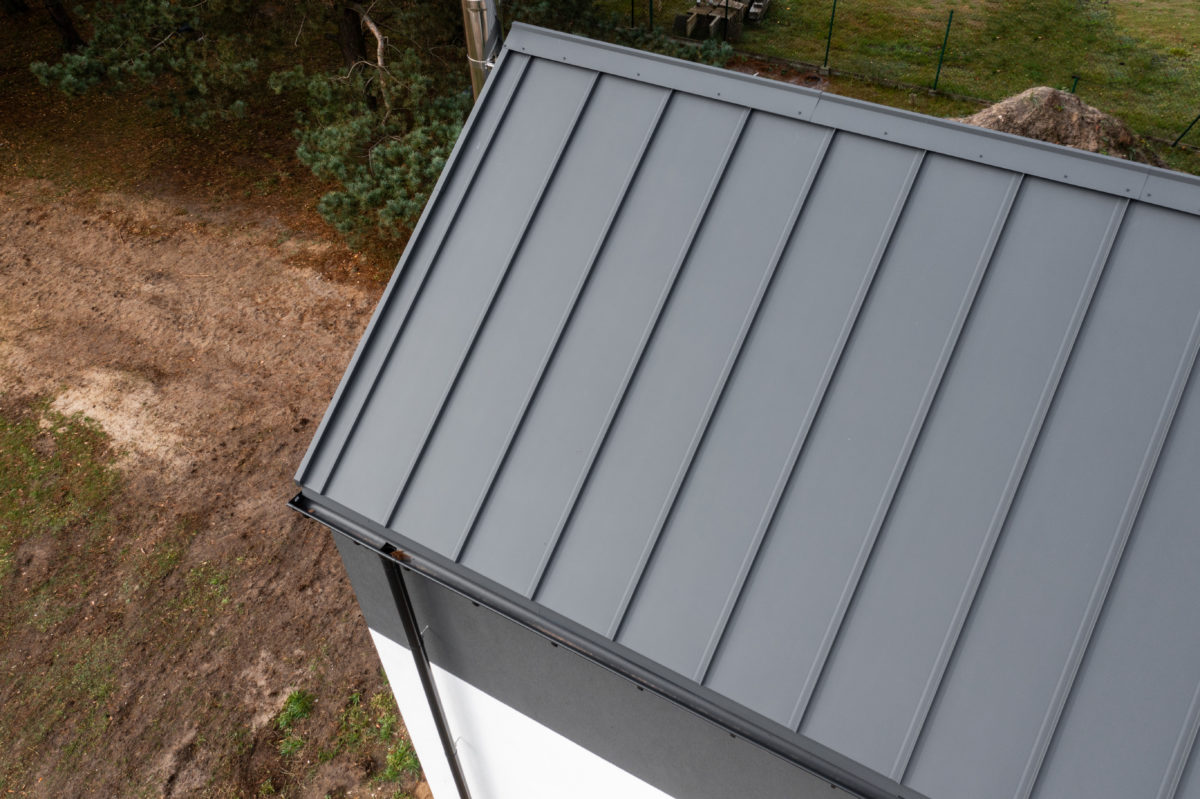

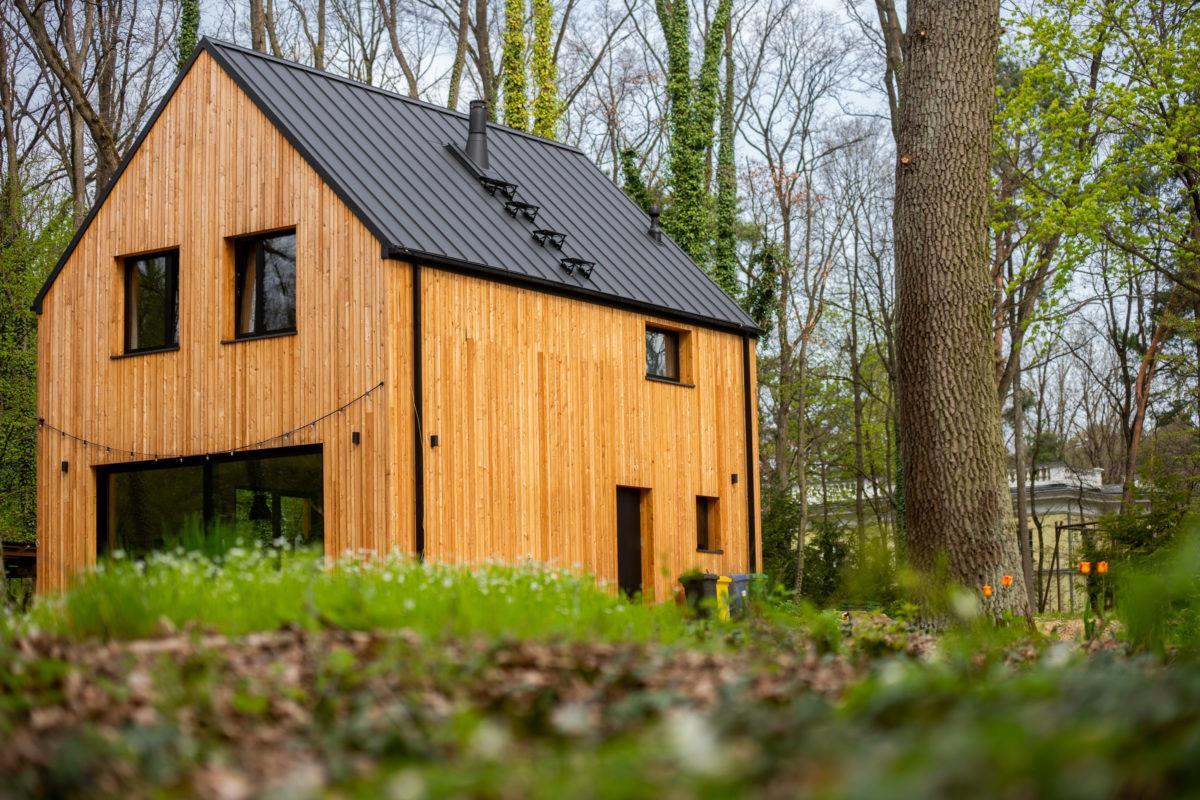

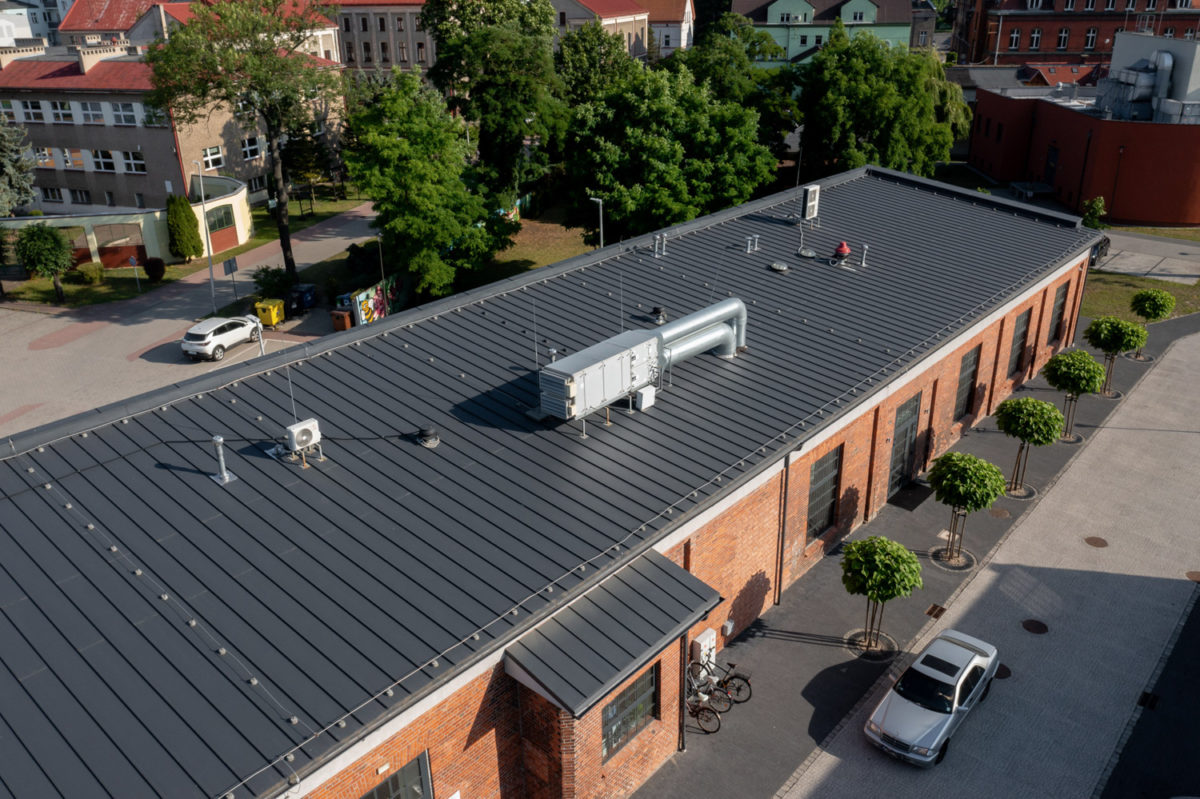

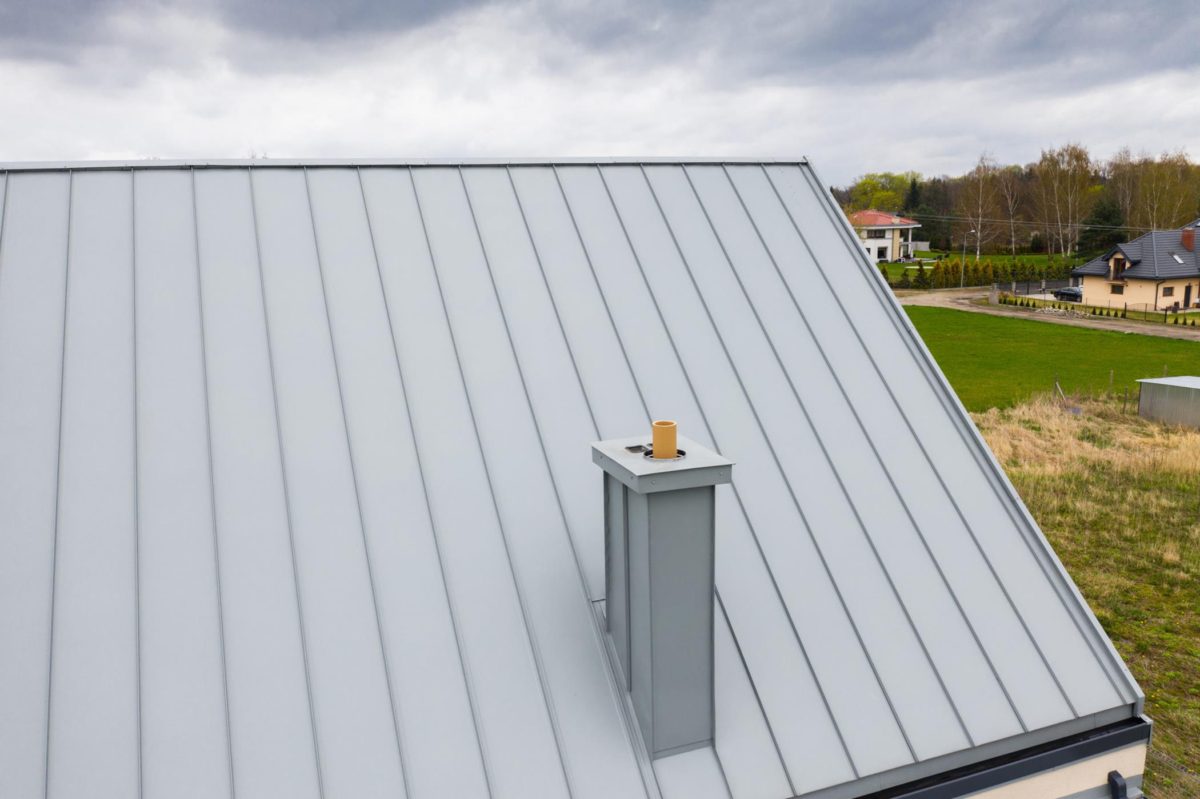

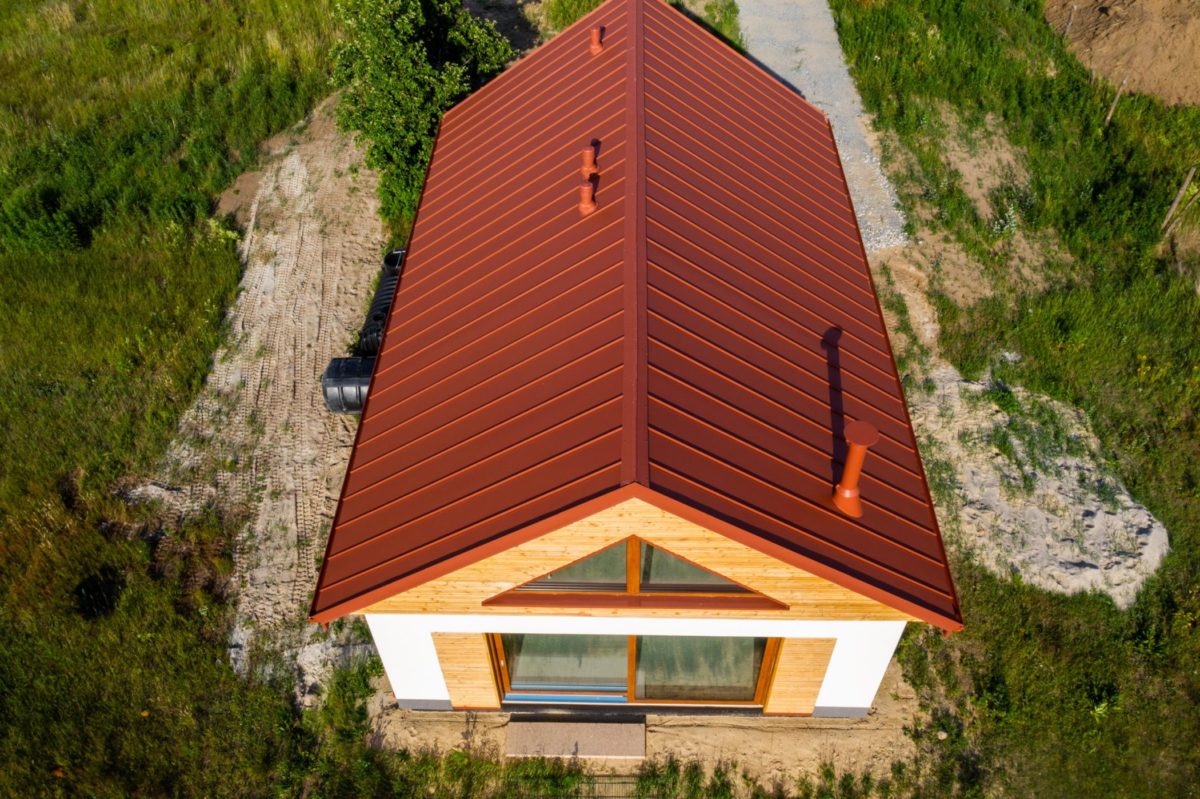

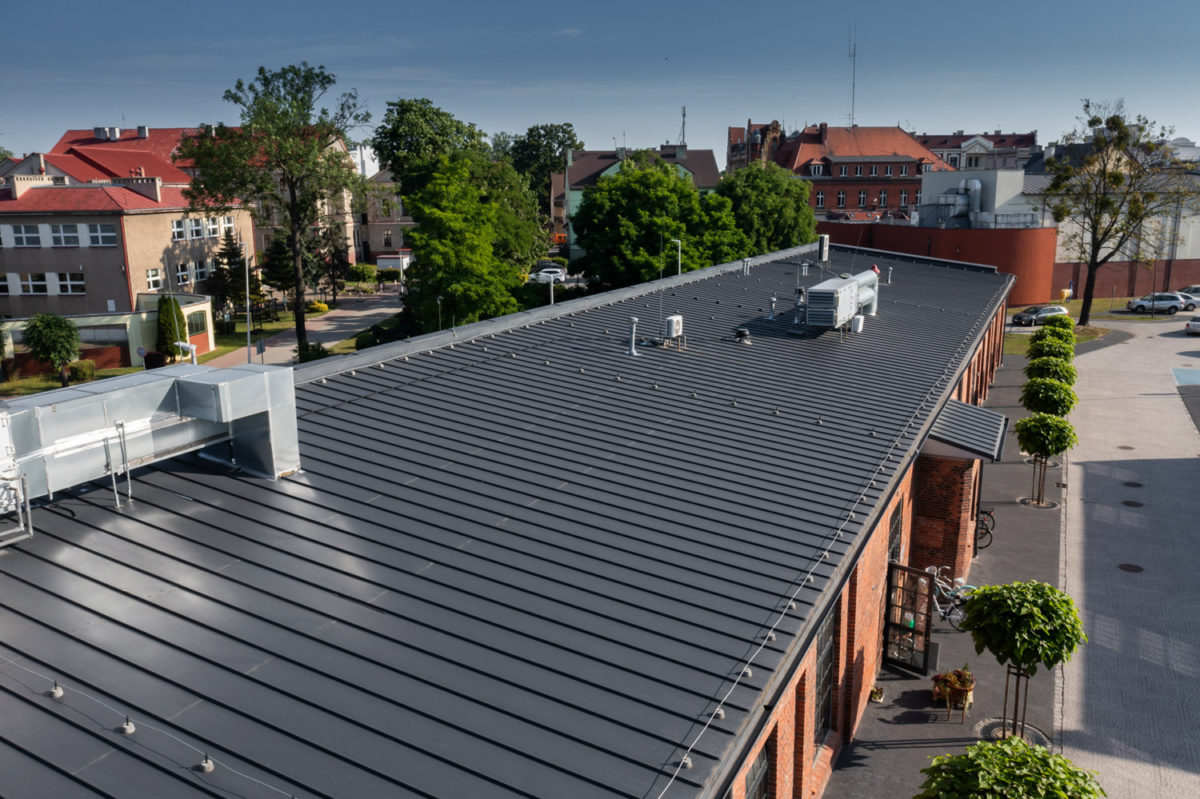

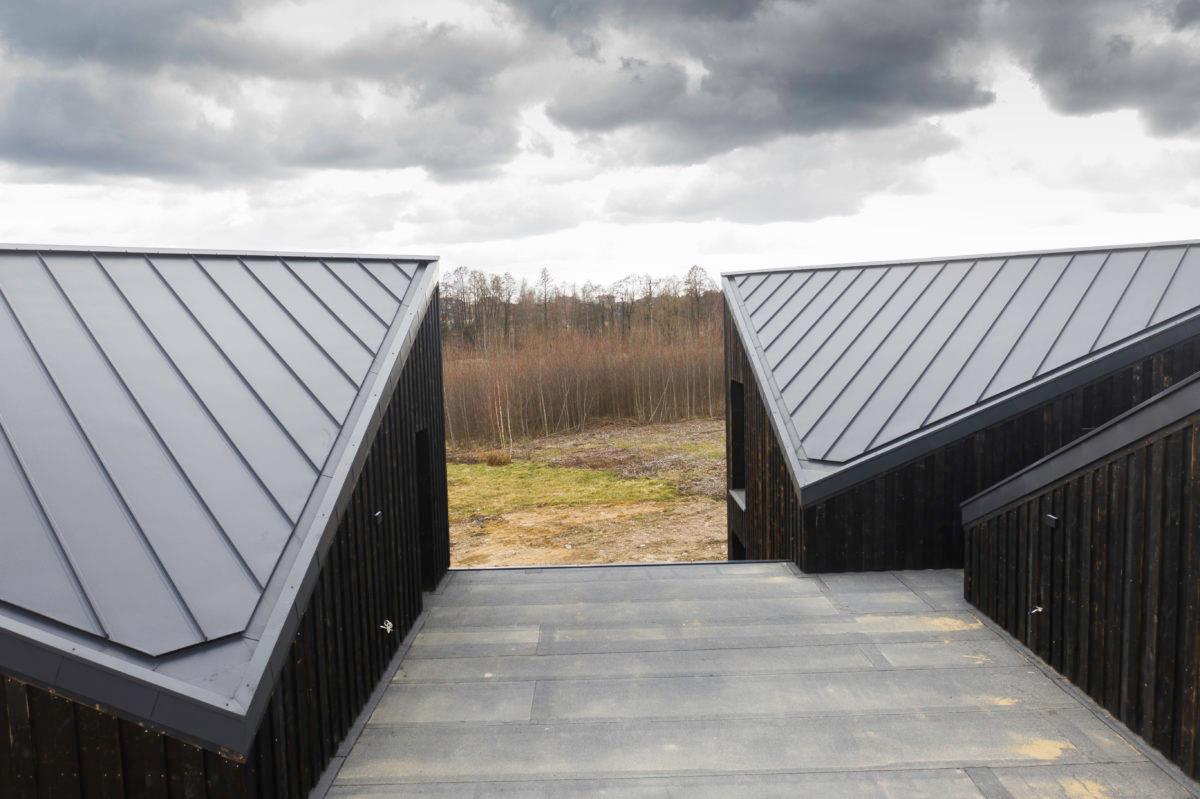

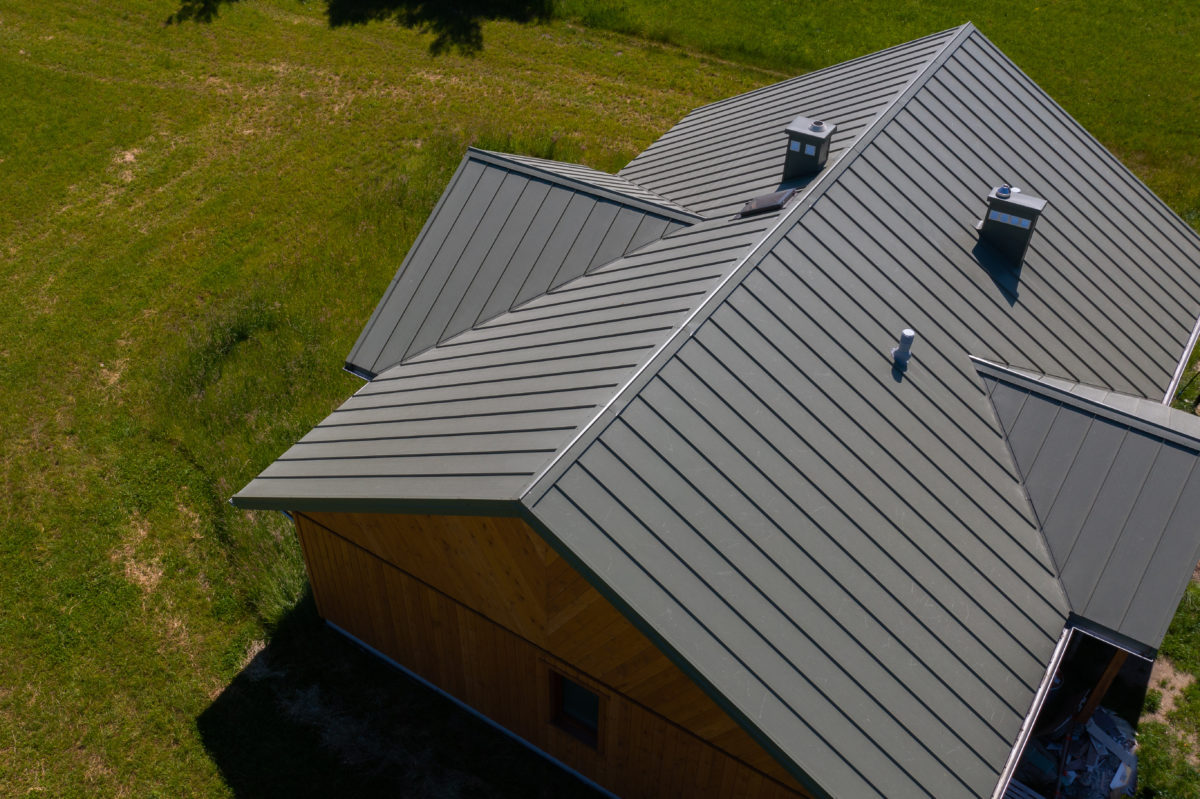

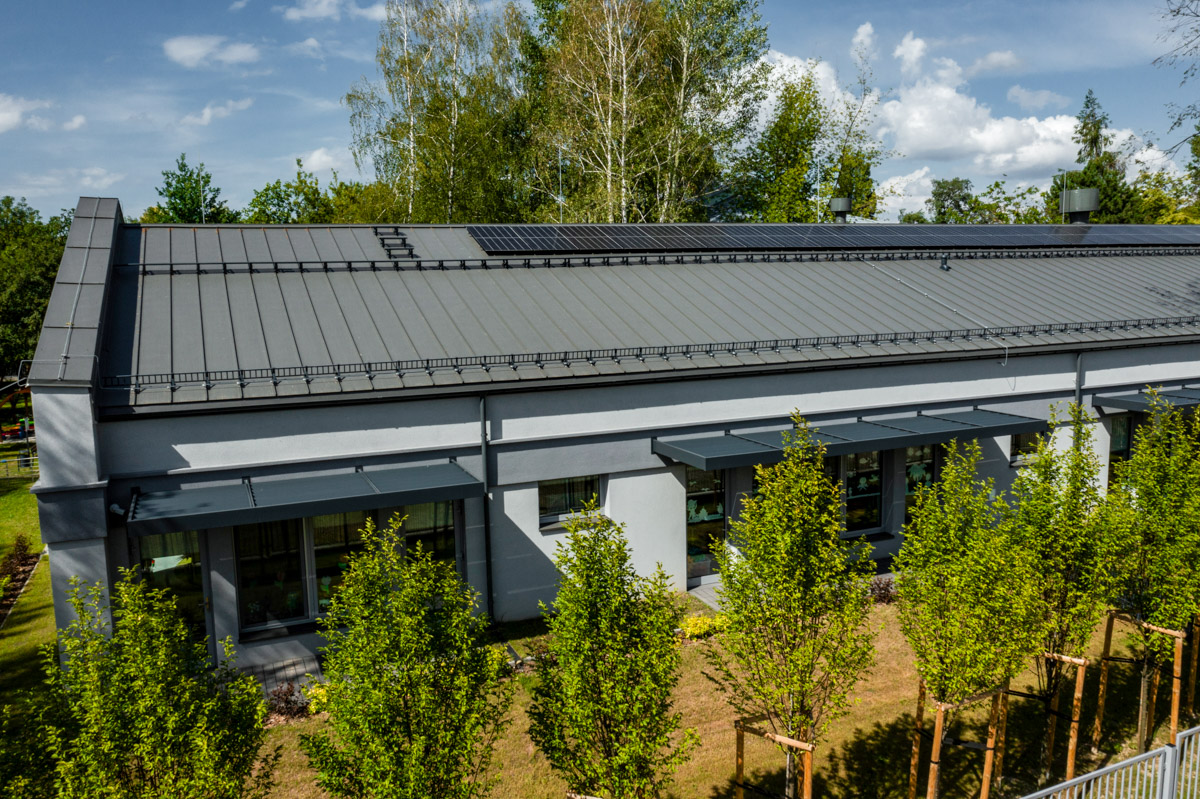

Galerie střech
