SAVOY

Modulární drážka se západkou

Retro styl na dosah ruky

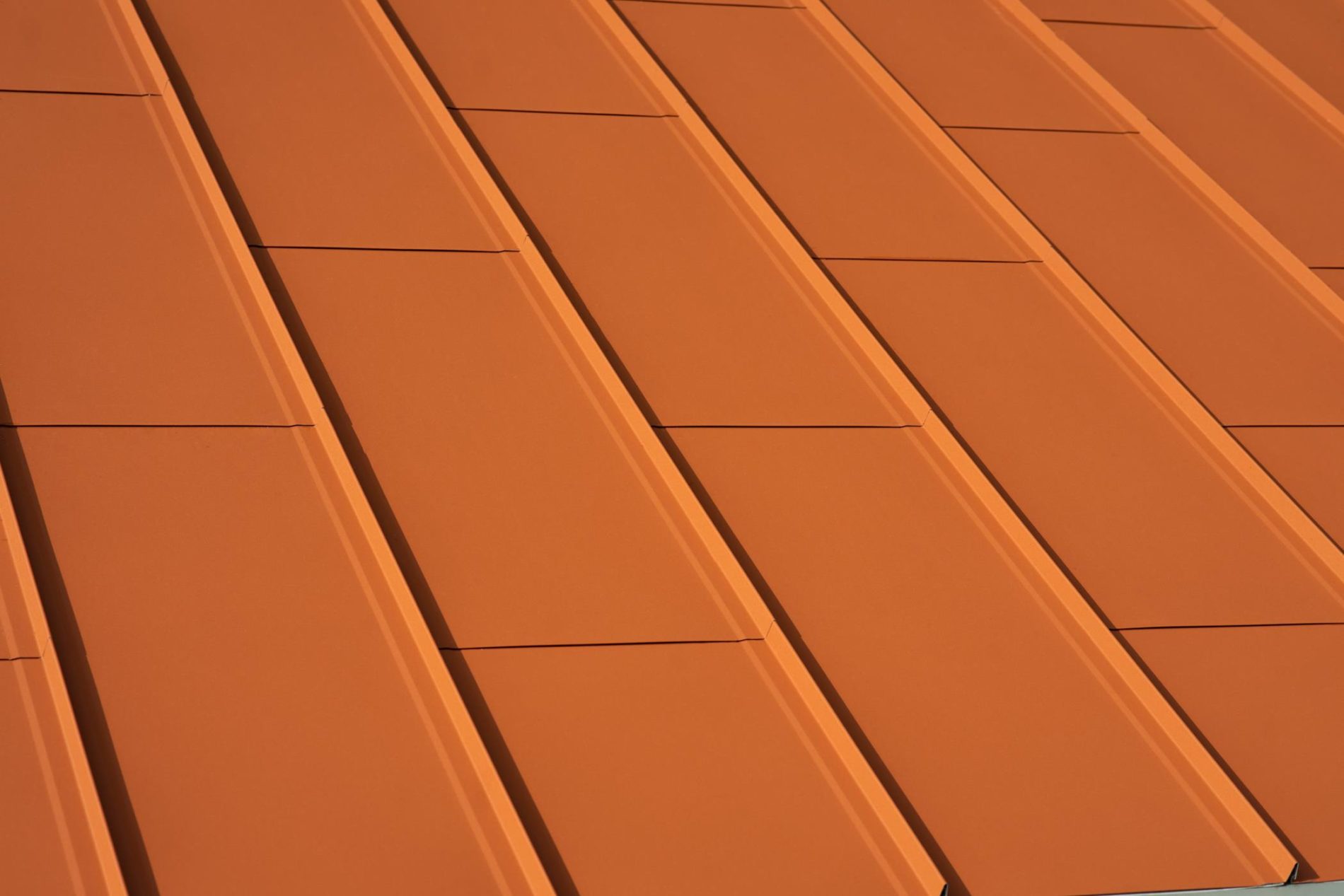

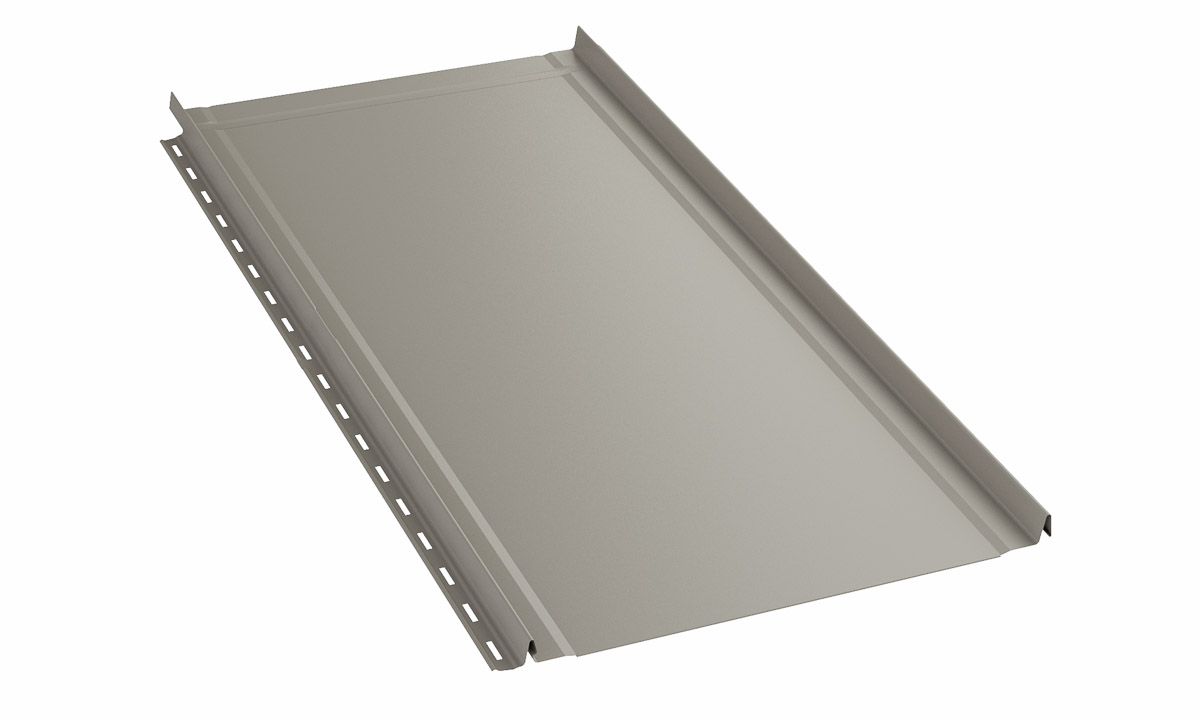

Představujeme první na světě modulární drážku se západkou Bratex Savoy Komplexní systém tabulí drážek ve stylu střídavého pokrývání střechy,
se šachovnicovým efektem. Hlavními pilíři koncepce aplikace jsou nepostřehnutelný vliv lineární tepelné roztažnosti, kompaktní velikost tabulí a nesporný kontrastní vzhled. Modulární drážka Savoy bere v úvahu všechny aspekty spojené s udržováním geometrie pokrývání, tedy kompenzace zvětšujících se šířek v důsledku tloušťky plechu. Výrobek je vybaven pokročilými funkcemi spojování tabulí, které současně zajišťují správnou těsnost.

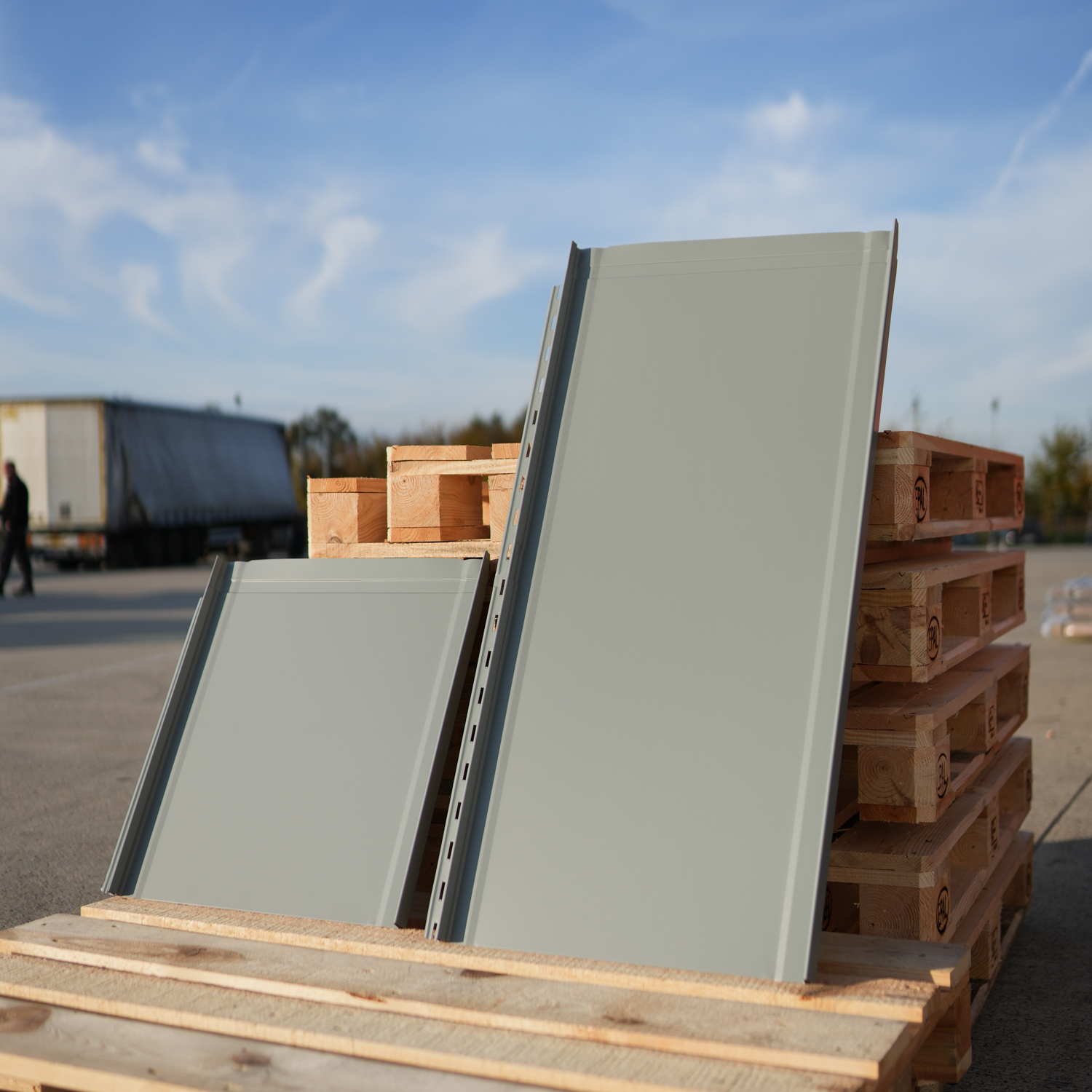

Předpoklad montáže výrobku vychází z opakovaného uspořádání do dvou sloupců, s použitím dvou modulů (tabulí): základního (dlouhého) a doplňujícího (o polovinu kratšího). V závislosti na vašich preferencích jsou délka a počet kusů modulu automaticky vypočítány ve fázi optimalizace v naší aplikaci RoofingCAD.

Produktové video

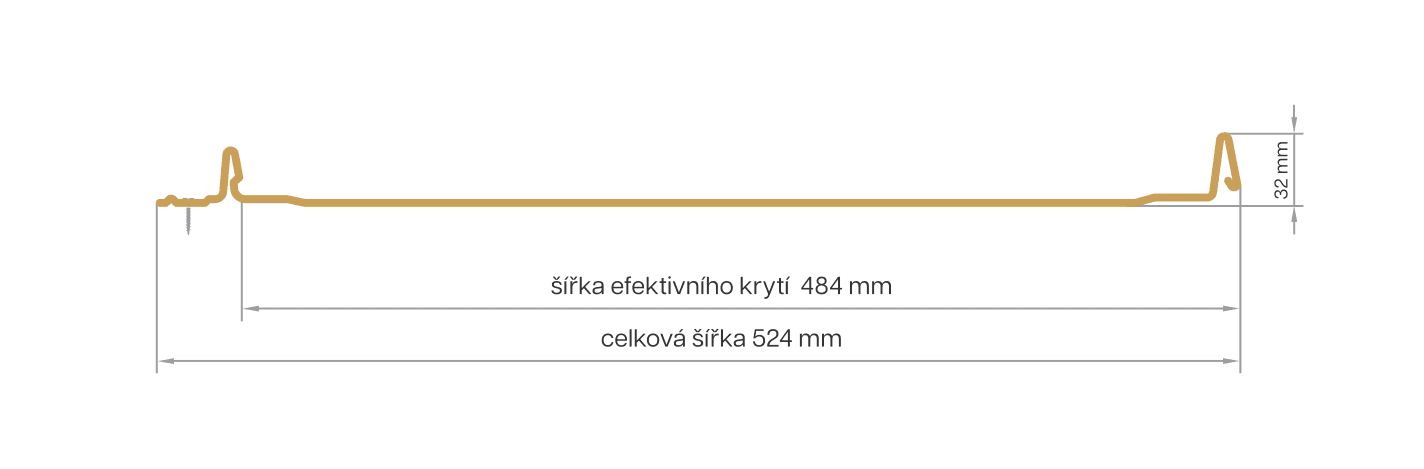

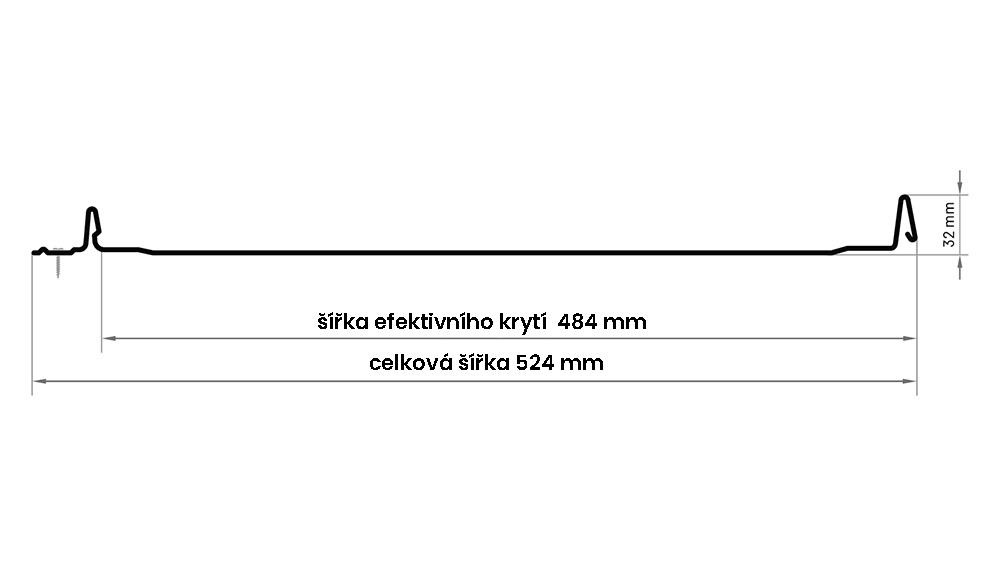

Technický výkres

Záruka 75 let

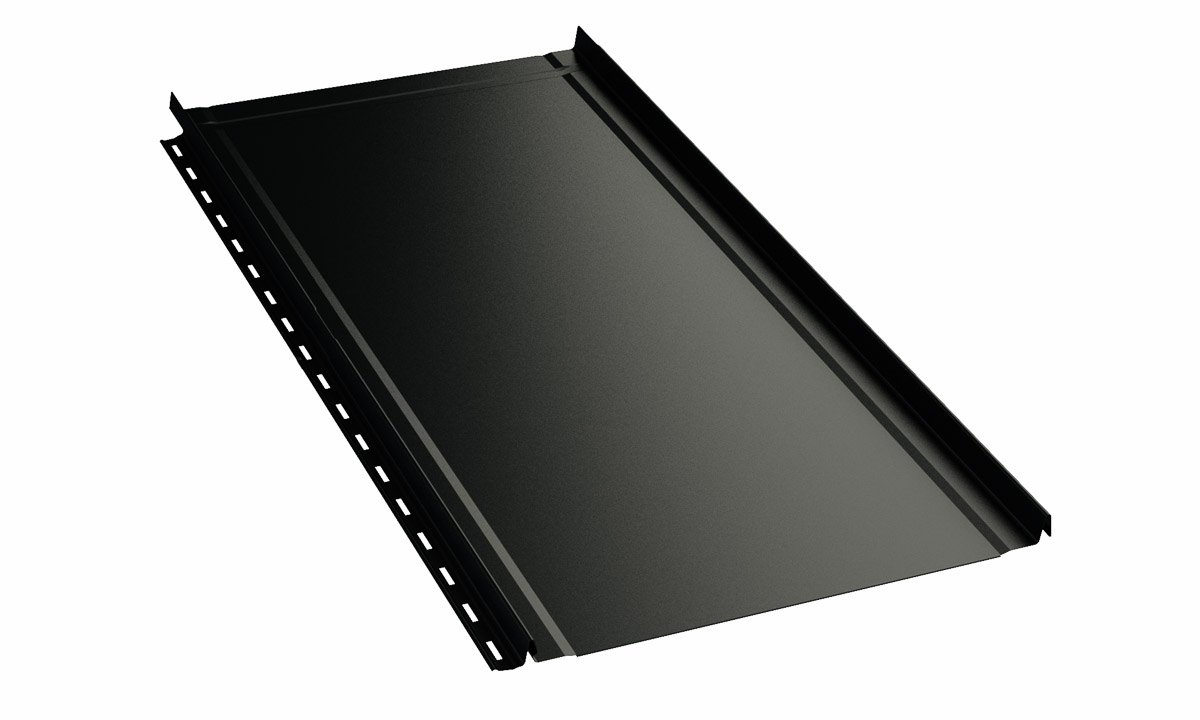

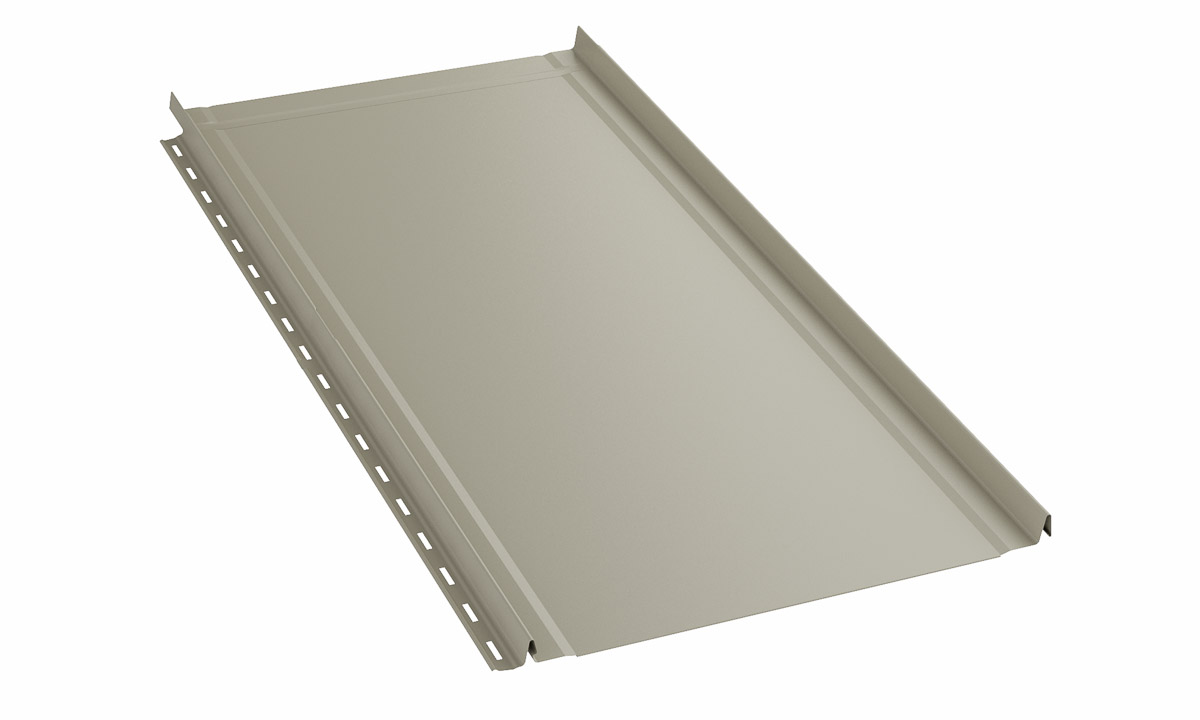

121 barevných kombinací

Příčná kompenzační kapsa

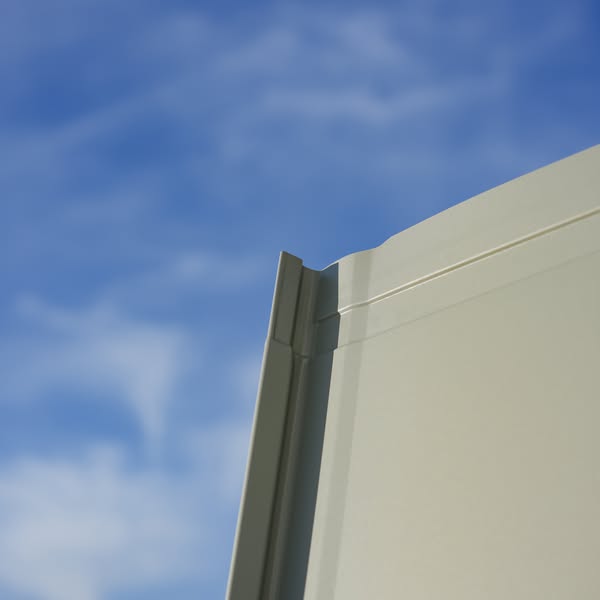

Reliéf na povrchu tabule jako prvek kompenzace tloušťky plechu z předního zakončení, zabraňující kapilárnímu vtahování vody a poskytující základnu pro nalepení butylového těsnění.
Podélná kompenzační stlačení
Technicky sofistikovaná stlačení dříve podélně tvarovaného profilu drážky, která kompenzují (přijímají) tloušťky krycích tabulí.
Zavinutá přední hrana
Tovární ukončení plechu svinutého 180° pod dno tabule zpevňuje přední hranu a brání vtahování vody.
Uvíznutí pera
Záchytný prvek pro drážku pokrývající tabuli zajišťující rychlé polohování horní tabule a jeho účinné zaháknutí.
Butylové těsnění
Automatické nanášení vysoce kvalitního butylu po celé šířce zaručuje plnou těsnost a trvalé spojení tabulí. Díky tomu bylo možné snížit délku základu na 60 mm, což umožnilo získat reletivně větší délku pokrytí.

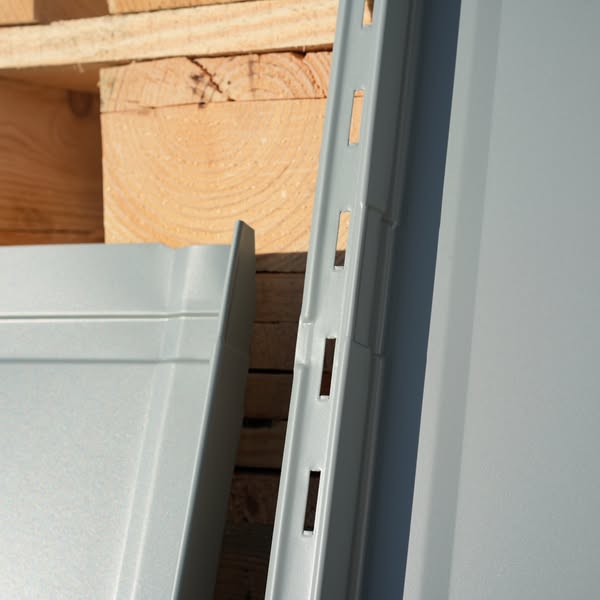

Montážní lišta
Široké a velmi dlouhé 25 mm montážní otvory zajišťují pohodlnou montáž tabulí.

Zinková ochrana

Pro potřeby výrobků Bratex byl vyvinut ochranný nátěr se zvýšenou zinkovou ochranou, který materiál ještě účinněji chrání proti působení povětrnostních vlivů. Jeho jedinečnost spočívá v nadstandardní gramáži zinku – 350 gramů na m². To je o celých 27 % vyšší ochrana než běžně používaná střešní řešení.

Parametry výrobku​

Dane
Materiál
ocelový plech 0,5 / 0,6 mm
Záruka
základní záruka Basic závisí na variantě
Celková šířka
524 mm
Šířka krytí
484 mm
Celková délka
(počítána podél falce)
základní modul 1,06–4,06 bm
doplňující modul 0,56–2,06 bm
Délka spoje (založení)
62 mm
Výška profilu
32 mm
Min. spád střechy
20°
Hmotnost
2,29 kg/mb (4,37 kg/m²)
Výrobní ukončení tabule
sklopení přední strany o 180° dohromady s butylovým těsněním
Vlastnosti modularity
na každé tabuli má základní modul ve středu přikrývaného falce navíc kompenzační prolis

Personalizace

Délka tabulí je volena podle preferencí investora podle konkrétní střechy nebo plochy. Automatická optimalizace v aplikaci RoofingCAD umožňuje přizpůsobení podle délky nebo počtu modulů.
